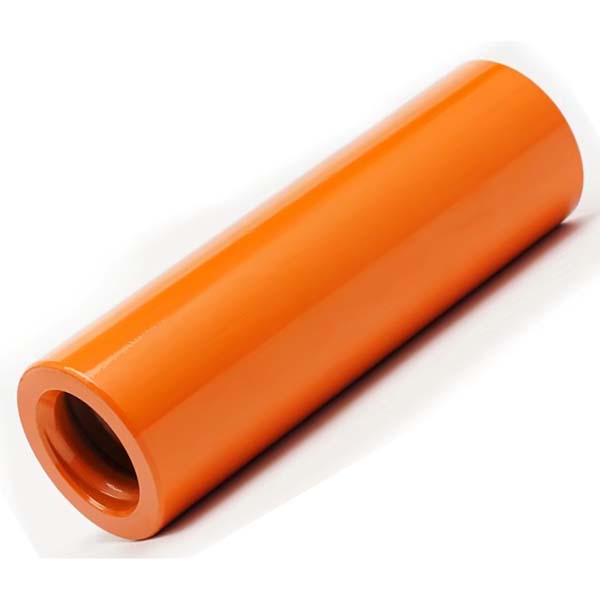

závitová spojovacia objímka R38 T45

Závitová spojovacia objímka R38 T45 pre podzemné vŕtanie

Závitová spojovacia objímka je vyrobená z kovanej vysokopevnostnej legovanej ocele a prechádza kompletným procesom cementačného tepelného spracovania, čím vzniká tvrdý a odolný povrch s tvrdosťou až 58–62 HRC. Je k dispozícii v dvoch typoch: so strednou zarážkou a redukčná.

Kontaktujte nás
Popis

Použitie redukčných závitových spojovacích puzdier

Redukčná spojovacia objímka so závitom umožňuje zmeniť typ a veľkosť závitu, napríklad prechod z R38 na R32, z R38 na T38 alebo z R38 na T45.

Technické špecifikácie redukčnej spojovacej objímky so závitom R38

  • Typ:K dispozícii v prevedení so strednou zarážkou a redukčným
  • Možnosti závitového pripojenia:R38, R32, T38 a T45
  • Dĺžka:K dispozícii v dĺžkach 170 mm, 180 mm, 190 mm a 207 mm
  • Priemer:55 mm a 65 mm
  • Materiál:Kovaná vysokopevnostná legovaná oceľ
  • Výrobný proces:Tepelné spracovanie s úplným nauhličovaním
  • Hmotnosť:Od 1,6 kg do 3,2 kg
Technické parametre
Závitová spojovacia objímka R38 T45 pre podzemné vŕtanie
Spojovacia objímkaL (mm)L (palce)D (mm)D (palce)ZávitObjednávacie čísloHmotnosť (kg)

Stredná zarážka

Stredná zarážka

1706 11/16552 5/32R38302-5517-56561,6
1807 1/16552 5/32R38302-5518-56561,8
1907 1/2552 5/32R38302-5519-56562,2

Zúženie

Redukcia

1907 1/2552 5/32R38, T38303-5519-56762,2
1907 a pol552 5/32R38, R32303-5519-56542,2
2078 1/16662 3/8R38, T45303-6620-56773,2
