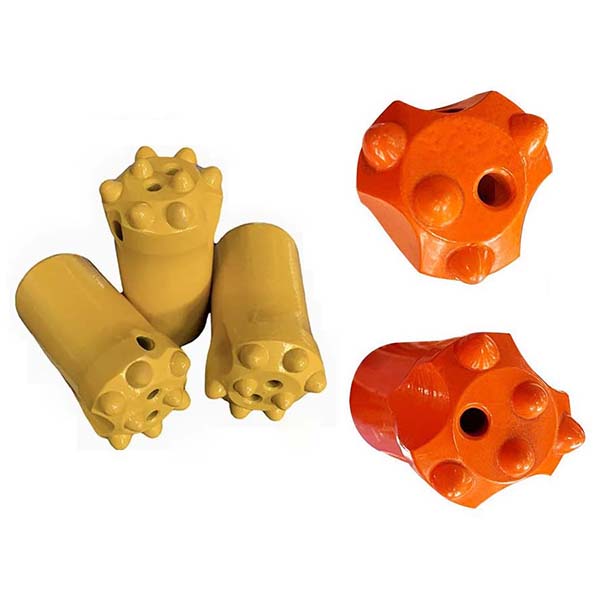

kužeľový vrták s gombíkovým hrotom pre vrtné nástroje s horným kladivom

kužeľový vrták s gombíkovým hrotom pre vŕtacie nástroje s horným úderom

Kónický vrták je univerzálny vrtný nástroj, ktorý sa široko používa v rôznych aplikáciách v rôznych odvetviach. Je špeciálne navrhnutý na efektívne vŕtanie do tvrdých a vysoko abrazívnych skalných útvarov.

Popis
Technické parametre

Popis

Prehľad kužeľových vrtákov

Tento kužeľový vrták sa zvyčajne používa s pneumatickými vŕtačkami namontovanými na koľajnici a je určený pre ľahké aplikácie.

Technické špecifikácie kužeľového vrtáka

Materiál hlavy:vložené gombíky z karbidu volfrámu
Materiál tela vrtáka:vysoko pevná legovaná oceľ
Priemer vrtáka:k dispozícii 32 mm, 35 mm, 38 mm, 40 mm, 41 mm a 42 mm
Rozmery gombíkov:3×9 mm, 5×9 mm, 6×7 mm atď.
Stredové gombíky:1×8 mm, 1×9 mm, 2×7 mm atď.
Zužujúci sa otvor:k dispozícii 7 stupňov, 11 stupňov a 12 stupňov
Uhol meracieho tlačidla:40 stupňov
Hmotnosť:v rozmedzí od 0,3 kg do 0,5 kg

Technické parametre

kužeľový vrták s gombíkom pre vŕtacie nástroje s horným úderom
Kónický vrták、Gombíkový	D		Tlačidlá (č. x veľkosť, mm)		Uhol gombíka	Kónický	Objednávacie číslo	Hmotnosť kg
Kónický vrták、Gombíkový	mm	palec	Rozmer	Stred	Uhol gombíka	Kónický	Objednávacie číslo	Hmotnosť kg
Gombík	38	1 1/2	3 x 9	1 x 8	40 stupňov	7 stupňov	B142-3804-2764	0,3
	40	1 9/16	3 x 9	1 x 8			B142-4004-2764	0,4
	42	1 5/8	3 x 9	1 x 9			B142-4204-2764	0,4
Tlačidlo	38	1 1/2	3 x 9	2 x 8	40 stupňov	12 stupňov	B142-3805-2264	0,3
	40	1 9/16	3 x 9	2 x 8		7 stupňov	B142-4005-2764	0,4
	42	1 5/8	3 x 9	2 x 9		7 stupňov	B142-4205-2764	0,5
Tlačidlo	38	1 1/2	5 x 9	2 x 7	40 stupňov	12 stupňov	B141-3807-2204	0,4
	41	1 9/16	5 x 9	2 x 8		11 stupňov	B141-4107-2104	0,4
	42	1 5/8	5 x 9	2 x 8		12 stupňov	B141-4207-2204	0,4
Tlačidlo	32	1 1/4	6 x 7	2 x 7	40 stupňov	12 stupňov	B141-3208-2264	0,3
	35	1 3/8	6 x 8	2 x 7		12 stupňov	B141-3508-2264	0,3
	38	1 1/2	6 x 9	2 x 7		7 stupňov	B141-3808-2764	0,4
	40	1 9/16	6 x 9	2 x 8		7 stupňov	B141-4008-2764	0,4
	41	1 5/8	6 x 9	2 x 8		7 stupňov	B141-4108-2764	0,4
	42	1 21/32	6 x 9	2 x 8		7 stupňov	B141-4208-2764	0,5
