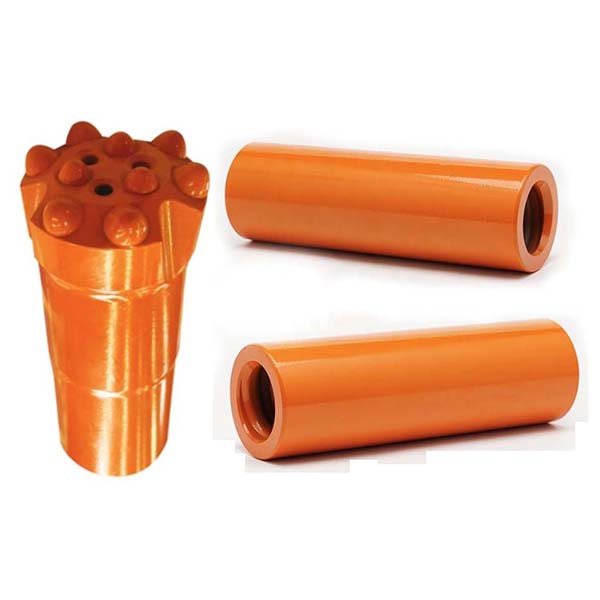

Name: Vrták T51 s vyťahovacím tlačidlom a prepadovým stredom pre stolové vŕtacie stroje
Brand: beentools

Popis

Prehľad vrtáka so závitom T51

Vrták so závitom T51 sa vyznačuje vysokou rýchlosťou vŕtania, čo urýchľuje dokončenie projektu, a ponúka dostupnú cenu, čím poskytuje vynikajúcu ekonomickú hodnotu.
Táto webová stránka predstavuje hlavne vrták so závitom T51, vrták s vtiahnuteľným hrotom T51, vrták s vtiahnuteľným hrotom a prepadovým stredom T51 a spojovaciu objímku.

Technické informácie

Technické informácie o závitovom vrtáku T51

Pripojovací závit:T51
Materiál hlavy:karbid volfrámu
Materiál tela vrtáka:Vysokopevnostná legovaná oceľ
Plniace drážky:Rozmiestnené po celom vrtáku na odvod triesok a chladenie
Konštrukcia hlavy:Tvar gombíka
Priemer:89 mm, 102 mm, 115 mm a 127 mm
Uhol gombíka:35 stupňov a 40 stupňov
Tlačidlá meradla:9 x 12 mm, 9 x 12 mm atď.
Stredové gombíky:6×10 mm, 6×12 mm, 7×13 mm atď.
Hmotnosť:4,0 kg a 9,5 kg
Proces výroby hlavice:Technológia vkladania za tepla
Ďalšie výrobné procesy:Tepelné spracovanie s úplným nauhličovaním, vysokofrekvenčné spracovanie a fosfátovanie

Technické parametre spojovacej objímky

Typy:Stredná zarážka a redukcia
Typy závitových spojov:T51 a T45
Dĺžka:235 mm
Priemer:72 mm a 77 mm
Materiál:Kovaná vysokopevnostná legovaná oceľ
Výrobný proces:Tepelné spracovanie s úplným nauhličovaním
Hmotnosť:4,0 kg, 4,2 kg a 4,3 kg

Tlačidlo Bit

Vrták s vyvýšeným stredom T51 s tlačidlom na zasúvanie pre stolové vŕtačky
Vrták so závitom, gombíkový	D (mm)	D (palce)	Rozmer gombíka	Stred gombíka	Uhol rozstupu gombíkov	Závit	Objednávacie číslo	Hmotnosť (kg)
Tlačidlo	89	3 1/2	9 x 11 mm	6 x 10 mm	35 stupňov	T51	B173-8915-7805	4,0
	102	4	9 x 12 mm	6 x 12 mm	35 stupňov	T51	B173-0215-7805	4,8
	115	4 1/2	9 x 13 mm	6 x 12 mm	35 stupňov	T51	B173-1515-7805	7,0
	127	5	9 x 14 mm	6 x 13 mm	35 stupňov	T51	B173-2715-7805	8,0
	89	3 1/2	9 x 11 mm	6 x 10 mm	40 stupňov	T51	B173-8915-7864	4,8
Tlačidlo	89	3 1/2	8 x 12 mm	6 x 11 mm	35 stupňov	T51	B173-8914-7805	4,0
	102	4	8 x 13 mm	7 x 12 mm	35 stupňov	T51	B173-0215-7805	6,6
	115	4 1/2	8 x 14 mm	7 x 13 mm	35 stupňov	T51	B173-1515-7805	7,0
	127	5	8 x 14 mm	7 x 14 mm	35 stupňov	T51	B173-2715-7805	9,4
	89	3 1/2	8 x 11 mm	7 x 11 mm	40 stupňov	T51	B173-8915-7864	4,0
	102	4	8 x 13 mm	7 x 12 mm	40 stupňov	T51	B173-0215-7864	6,6
Tlačidlo, ploché, s návratom	89	3 1/2	9 x 11 mm	6 x 10 mm	35 stupňov	T51	B174-8915-7805	4,9
	102	4	9 x 12 mm	6 x 12 mm	35 stupňov	T51	B174-0215-7805	7,1
	115	4 1/2	9 x 13 mm	6 x 12 mm	35 stupňov	T51	B174-1515-7805	9,5
	89	3 1/2	9 x 11 mm	6 x 10 mm	40 stupňov	T51	B174-8915-7864	4,9
Tlačidlo, s prepadovým stredom, s vrátením	89	3 1/2	8 x 12 mm	6 x 11 mm	35 stupňov	T51	B176-8914-7805	4,7
	102	4	8 x 13 mm	6 x 12 mm	35 stupňov	T51	B176-0214-7805	5,3
	115	4 1/2	8 x 14 mm	6 x 13 mm	35 stupňov	T51	B176-1514-7805	7,0
	127	5	8 x 14 mm	7 x 14 mm	35 stupňov	T51	B176-2715-7805	8,0
	89	3 1/2	8 x 12 mm	5 x 11 mm	40 stupňov	T51	B176-8913-7864	4,7
	102	4	8 x 13 mm	6 x 12 mm	40 stupňov	T51	B176-0214-7864	5,3
	115	4 1/2	8 x 14 mm	7 x 13 mm	40 stupňov	T51	B176-1515-7864	7,0

Spojovacia objímka

Závitová spojovacia objímka
Spojovacia objímka	L (mm)	L (palce)	D (mm)	D (palce)	Závit	Objednávacie číslo	Hmotnosť (kg)
Stredná zarážka	235	9 1/4	72	2 27/32	T51	320-7223-7878	4,0
Stredná zarážka	235	9 1/4	77	3 1/32	T51	320-7723-7878	4,3
Redukcia	235	9 1/4	72	2 27/32	T51, T45	330-7223-7877	4,2
