Vrták s vtahovacím gombíkom so závitom T45

Vrták s upínacím závitom T45 pre povrchovú ťažbu

Name: Vrták s upínacím závitom T45 pre povrchovú ťažbu
Brand: beentools

Vrták so závitom T45 je vhodný pre stredne tvrdé až tvrdé horninové formácie. Je vybavený štandardizovaným závitovým pripojením T45, ktoré zaisťuje kompatibilitu s rôznymi vrtnými súpravami a vrtnými tyčami, čím umožňuje spoľahlivý a efektívny prenos sily.

Kontaktujte nás

Popis

Prehľad vrtáka so závitom T45

Hlavná výhoda vrtáka so závitom T45 spočíva v jeho vyváženom výkone, pokiaľ ide o rýchlosť vŕtania, odolnosť a cenovú dostupnosť. Široko sa používa pri vŕtaní na stolových vŕtačkách a pri výrobných vŕtacích operáciách.

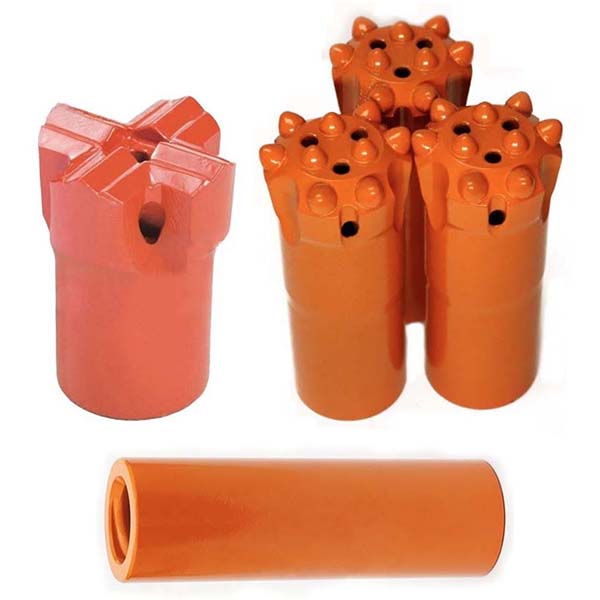

Táto webová stránka predstavuje hlavne vrták so závitom T45, vrták s vtiahnuteľným hrotom T45, vrták s vtiahnuteľným hrotom a prepadovým stredom T45, vrták so závitom X T45 a spojovaciu objímku.

Technické informácie

Vrták s závitom T45

Pripojovací závit:T45
Materiál hlavy:karbid volfrámu
Materiál tela bitu:Vysokopevnostná legovaná oceľ
Plniace drážky:Rozmiestnené po celom vrtáku na odvod triesok a chladenie
Konštrukcia hlavy:Tvar gombíka
Priemer:76 mm, 89 mm a 102 mm
Uhol gombíka:30 stupňov, 35 stupňov a 40 stupňov
Rozmery gombíkov:7×12 mm, 8×11 mm atď.
Stredové gombíky:4×11 mm, 4×12 mm, 6×13 mm atď.
Hmotnosť:2,4 kg a 6,4 kg
Proces výroby hlavice:Technológia vkladania za tepla
Ďalšie výrobné procesy:Tepelné spracovanie s úplným nauhličovaním, vysokofrekvenčné spracovanie a fosfátovanie

Vrták T45 so závitom X

Pripojovací závit:T45
Materiál hlavy:Vložené zuby z karbidu volfrámu
Materiál tela vrtáka:Vysokopevnostná legovaná oceľ
Plachovacie drážky:Rozmiestnené po celom vrtáku na odvádzanie odpadovej trosky a chladiacej kvapaliny
Konštrukcia hlavy:V tvare X a kríža
V x H:16 x 10 mm
Priemer:76 mm
Hmotnosť:2,5 kg

Spojovacia objímka

Typy:Stredná zarážka a redukcia
Typy závitových pripojení:T45 a R38
Dĺžka:200 mm a 207 mm
Priemer:66 mm
Materiál:Kovaná vysokopevnostná legovaná oceľ
Výrobný proces:Tepelné spracovanie s úplným nauhličovaním
Hmotnosť:3,1 kg a 3,2 kg

Tlačidlo Bit

Vrták s závitom T45 na ťažbu v otvorených baniach
Vrták so závitom, gombíkový	D (mm)	D (palce)	Rozstup gombíkov	Stred gombíkov	Uhol rozstupu gombíkov	Závit	Objednávacie číslo	Hmotnosť (kg)
Tlačidlo	76	3	7 x 12 mm	4 x 12 mm	35 stupňov	T45	B173-7611-7705	2,4
Tlačidlo	76	3	7 x 12 mm	4 x 11 mm	35 stupňov	T45	B173-7611-7765	2,4
Tlačidlo	76	3	8 x 11 mm	6 x 10 mm	35 stupňov	T45	B173-7614-7705	2,6
Tlačidlo	76	3	8 x 11 mm	6 x 10 mm	40 stupňov	T45	B173-7614-7764	2,6
Tlačidlo	89	3 1/2	8 x 13 mm	5 x 13 mm	35 stupňov	T45	B173-8913-7705	3,8
Tlačidlo	89	3 1/2	8 x 13 mm	6 x 13 mm	35 stupňov	T45	B173-8914-7765	3,8
Tlačidlo	89	3 1/2	9 x 11 mm	5 x 11 mm	40 stupňov	T45	B173-8914-7704	4,7
Tlačidlo	102	4	9 x 12 mm	6 x 12 mm	35 stupňov	T45	B173-0215-7705	6,7
Tlačidlo	76	3	8 x 11 mm	6 x 10 mm	30 stupňov	T45	B175-7614-7703	2,6
	89	3 1/2	8 x 12 mm	6 x 11 mm	35 stupňov	T45	B175-8914-7705	4,4
	102	4	8 x 13 mm	7 x 12 mm	40 stupňov	T45	B175-0215-7704	6,4
	76	3	8 x 11 mm	6 x 10 mm	35 stupňov	T45	B175-7614-7765	2,5
	89	3 1/2	8 x 12 mm	7 x 11 mm	40 stupňov	T45	B175-8915-7764	4,4
Tlačidlo, ploché, s návratom	76	3	8 x 12 mm	4 x 11 mm	35 stupňov	T45	B174-7612-7705	3,2
Tlačidlo, ploché, s návratom	76	3	8 x 12 mm	4 x 11 mm	40 stupňov	T45	B174-7612-7764	3,2
Tlačidlo, ploché, s vrátením	89	3 1/2	9 x 11 mm	6 x 10 mm	35 stupňov	T45	B174-8915-7705	4,2
	102	4	9 x 12 mm	6 x 12 mm	35 stupňov	T45	B174-0215-7705	5,8
	89	3 1/2	9 x 12 mm	6 x 10 mm	40 stupňov	T45	B174-8915-7764	4,7
	102	4	9 x 12 mm	6 x 12 mm	40 stupňov	T45	B174-0215-7764	6,4
Tlačidlo, s prepadnutým stredom, retrac	70	2 3/4	6 x 11 mm	4 x 10 mm	40 stupňov	T45	B176-7010-7704	2,2
	76	3	8 x 11 mm	6 x 10 mm	30 stupňov	T45	B176-7614-7703	2,6
	89	3 1/2	8 x 12 mm	6 x 11 mm	35 stupňov	T45	B176-8914-7705	3,8
	102	4	8 x 13 mm	7 x 12 mm	35 stupňov	T45	B176-0215-7705	5.3
	76	3	8 x 11 mm	6 x 10 mm	35 stupňov	T45	B176-7614-7765	2,6
	89	3 1/2	8 x 12 mm	7 x 11 mm	40 stupňov	T45	B176-8915-7764	3,8
	102	4	8 x 13 mm	7 x 12 mm	40 stupňov	T45	B176-0215-7764	5,3

Vrták X

Vrták T45 so závitom X
Vrták so závitom, vložka	D (mm)	D (palce)	Vložka H x T	Závit	Objednávacie číslo	Hmotnosť (kg)
X bit	89	3 1/2	16 x 10 mm	T45	B168-8916-7710	5,0

Spojovacia objímka

Závitová spojovacia objímka
Spojovacia objímka	L (mm)	L (palce)	D (mm)	D (palce)	Závit	Objednávacie číslo	Hmotnosť (kg)
Stredná zarážka	207	8 1/16	66	2 3/8	T45	B302-6620-7777	3,1
Redukcia	200	8 1/16	66	2 3/8	T45, T38	B303-6620-7776	3,2
Redukcia	207	8 1/16	66	2 3/8	T45, T51	B303-6620-7778	3,2
