Vrták R38 x pre vrtné zariadenie typu jumbo v povrchovej ťažbe

Úvod

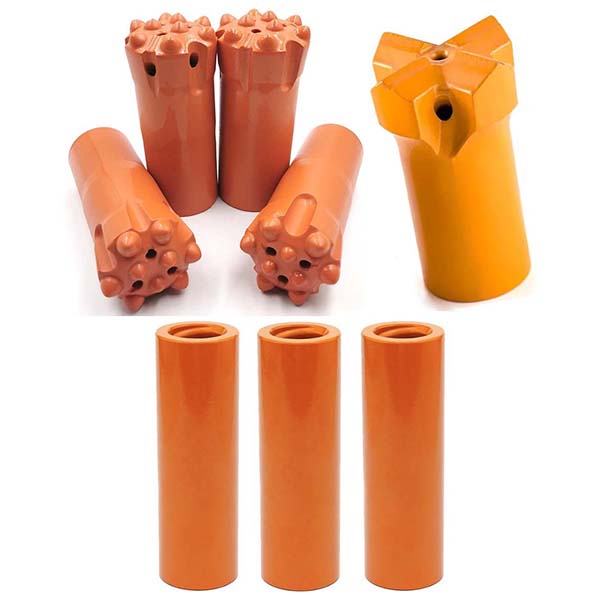

Táto webová stránka predstavuje hlavne vrták s závitom R38, krížový vrták s závitom R38 a spojovaciu objímku.

Technické špecifikácie vrtáka s guľovou hlavou so závitom R38

• Závitové pripojenie: R38
• Materiál hlavy: karbid volfrámu
• Materiál tela vrtáka: Vysokopevnostná legovaná oceľ
• Plniace drážky: Rozmiestnené po celej dĺžke vrtáka na odvod triesok a chladenie
• Konštrukcia hlavy: Tvar gombíka
• Priemer: 64 mm a 76 mm atď.
• Uhol bočných gombíkov: 30 stupňov a 35 stupňov
• Bočné gombíky: 8×11 mm a 8×11 mm atď.
• Stredové gombíky: 4×10 mm a 4×11 mm atď.
• Hmotnosť: 1,9 kg a 2,3 kg
• Proces výroby hlavy: Technológia zvárania za tepla
• Ďalšie výrobné procesy: Tepelné spracovanie s úplným nauhličovaním, vysokofrekvenčné spracovanie a fosfátovanie

Technické špecifikácie vrtáka R38 so závitom X

• Závitové pripojenie: R38
• Materiál hlavy: Vložené gombíky z karbidu volfrámu
• Materiál tela vrtáka: Vysokopevnostná legovaná oceľ
• Plniace drážky: Rozmiestnené po dĺžke vrtáka na odstraňovanie nečistôt a odpadovej kvapaliny a na prívod chladiaceho média
• Konštrukcia hlavy: tvar X
• VxH: 16×10 mm
• Priemer: 70 mm
• Hmotnosť: 2,1 kg

Technické špecifikácie spojovacej objímky

• Typy: Stredná zarážka a redukcia
• Závitové pripojenie: R38 a T45
• Dĺžky: 170 mm, 190 mm a 207 mm
• Priemer: 55 mm a 66 mm
• Materiál: Kovaná vysokopevnostná legovaná oceľ
• Výrobný proces: Tepelné spracovanie s úplným nauhličovaním
• Hmotnosť: 1,8 kg až 3,2 kg
