Krížový vrták R35 s gombíkom a spojovacou objímkou na vŕtanie

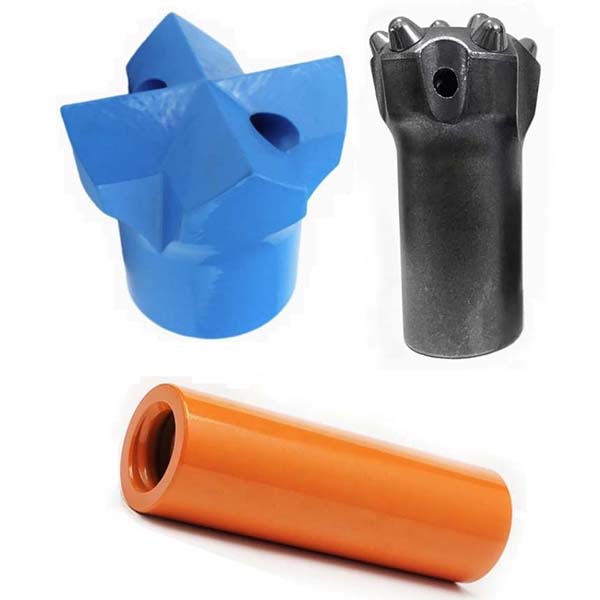

Prehľad závitových vrtákov typu R35, krížových vrtákov typu R35 a spojovacích puzdier

Táto stránka predstavuje hlavne vrták s závitom R35, krížový vrták s závitom R35 a spojovaciu objímku, ktoré sa široko používajú vo vŕtacích nástrojoch tunelových vŕtacích súprav typu jumbo.

Technické informácie o vrtáku s závitom R35

• Pripojovací závit: R35
• Materiál hlavy: karbid volfrámu
• Materiál tela vrtáka: Vysokopevnostná legovaná oceľ
• Drážky na trosky: Rozmiestnené po celom vrtáku na odvod triesok a chladenie
• Konštrukcia hlavy: guľové gombíky
• Priemer: 48 mm, 51 mm, 54 mm atď.
• Uhol meracích gombíkov: 30 stupňov a 35 stupňov
• Kalibračné gombíky: 5×11 mm, 5×12 mm, 6×10 mm atď.
• Stredové gombíky: 2×9 mm, 2×10 mm, 3×9 mm atď.
• Hmotnosť: 0,8 kg až 1,2 kg
• Proces výroby hlavy: technológia vkladania za tepla
• Ďalšie výrobné procesy: Tepelné spracovanie s úplným nauhličovaním, vysokofrekvenčné spracovanie a fosfátovanie

Technické informácie o závitovom krížovom vrtáku R35

• Pripojovací závit: R35
• Materiál hlavy: Vložené gombíky z karbidu volfrámu
• Materiál tela vrtáka: Vysokopevnostná legovaná oceľ
• Drážky na trosky: Rozmiestnené po celej dĺžke vrtáka na odvádzanie odpadu a chladiacej kvapaliny
• Konštrukcia hlavy: krížový tvar
• VxH: 12×8 mm
• Priemer: 48 mm
• Hmotnosť: 1,0 kg

Technické informácie o spojovacej objímke R38

• Špecifikácia: Stredná zarážka
• Typ závitového pripojenia: T38 a T38
• Dĺžka: 190 mm
• Priemer: 55 mm
• Materiál: Kovaná vysokopevnostná legovaná oceľ
• Výrobný proces: Tepelné spracovanie s úplným nauhličovaním
• Hmotnosť: 2,0 kg
