Krížová vrtná korunka R32 s upínacím puzdrom

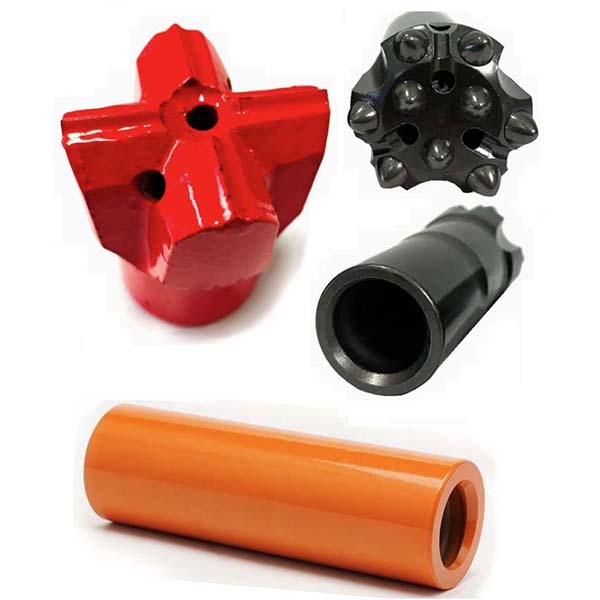

Krížová vrtná korunka R32 a spojovacia objímka pre razenie

Name: Krížová vrtná korunka R32 a spojovacia objímka pre razenie
Brand: beentools

Táto séria krížových vrtákov s gombíkom R32 a spojovacích objímok sa používa hlavne pri vŕtaní s horným kladivom, zvyčajne v kombinácii s hydraulickými vŕtačkami do skaly. Vrtáky s horným kladivom sa pripájajú k vŕtacej tyči pomocou závitov, aby vykonávali vŕtacie práce.

Kontaktujte nás

Popis

Prehľad produktov

Táto stránka predstavuje hlavne vrták s guľatou hlavou so závitom R32, krížový vrták so závitom R32 a spojovaciu objímku, ktoré sa široko používajú v vrtných nástrojoch typu jumbo pri razení tunelov.

Technické špecifikácie vrtáka s gombíkom so závitom R32

Pripojovací závit:R32
Materiál hlavy:karbid volfrámu
Materiál tela vrtáka:Vysokopevnostná legovaná oceľ
Plniace drážky:Rozmiestnené po celom vrtáku na odstraňovanie vývrtkov a chladenie
Konštrukcia hlavy:Sférické gombíky
Priemer:43 mm, 45 mm, 51 mm atď.
Uhol gombíka:30 stupňov a 35 stupňov
Rozmery gombíkov:5 x 10 mm, 6 x 10 mm atď.
Stredové gombíky:2 x 9 mm, 2 x 10 mm atď.
Hmotnosť:0,6 kg až 1,0 kg
Proces výroby hlavy:Technika horúceho montovania
Ďalšie výrobné procesy:Tepelné spracovanie s úplným nauhličovaním, vysokofrekvenčné spracovanie a fosfátovanie

Technické špecifikácie závitového krížového vrtáka R32

Pripojovací závit:R32
Materiál hlavy:Vložené karbidové gombíky
Materiál tela vrtáka:Vysokopevnostná legovaná oceľ
Plniace drážky:Rozmiestnené po celom vrtáku na odstraňovanie odpadu a tekutín, chladiaceho média
Konštrukcia hlavy:Krížový typ
VxH:12 x 8 mm, 16 x 10 mm
Priemer:43 mm, 51 mm atď.
Hmotnosť:0,8 kg až 1,1 kg

Technické špecifikácie spojovacej objímky

Typ:Stredná zarážka
Závitové pripojenie:T38 a R38
Dĺžka:170 mm a 190 mm
Priemer:55 mm
Materiál:Kovaná vysokopevnostná legovaná oceľ
Výrobný proces:Tepelné spracovanie s úplným nauhličovaním
Hmotnosť:1,8 kg a 2,0 kg

Tlačidlo Bit

R32 závitové gombíkové vrtáky
Vrták so závitom, gombíkový	D (mm)	D (palce)	Rozmer gombíka	Stred gombíka	Uhol rozstupu gombíkov	Závit	Objednávacie číslo	Hmotnosť (kg)
Tlačidlo	43	1 11/16	5 x 10 mm	2 x 9 mm	30 stupňov	R32	B173-4307-5403	0,6
	45	1 3/4	5 x 11 mm	2 x 9 mm	30 stupňov	R32	B173-4507-5403	0,7
	48	1 7/8	5 x 11 mm	2 x 9 mm	35 stupňov	R32	B173-4807-5405	0,8
	51	2	5 x 11 mm	2 x 10 mm	35 stupňov	R32	B173-5107-5405	1,2
	45	1 3/4	5 x 11 mm	2 x 9 mm	30 stupňov	R32	B173-4507-5463	0,7
	48	1 7/8	5 x 11 mm	2 x 9 mm	35 stupňov	R32	B173-4807-5465	0,8
	51	2	5 x 11 mm	2 x 10 mm	35 stupňov	R32	B173-5107-5465	1,2
Tlačidlo	45	1 3/4	6 x 10 mm	2 x 9 mm	35 stupňov	R32	B173-4508-5405	0,7
	48	1 7/8	6 x 10 mm	2 x 9 mm	40 stupňov	R32	B173-4808-5404	0,8
	51	2	6 x 11 mm	2 x 10 mm	40 stupňov	R32	B173-5108-5404	1,2
Tlačidlo	43	1 11/16	6 x 10 mm	3 x 8 mm	30 stupňov	R32	B173-4309-5403	0,6
	45	1 3/4	6 x 10 mm	3 x 9 mm	30 stupňov	R32	B173-4509-5403	0,7
	48	1 7/8	6 x 10 mm	3 x 9 mm	35 stupňov	R32	B173-4809-5405	0,8
	51	2	6 x 11 mm	3 x 9 mm	35 stupňov	R32	B173-5109-5405	1,0
Tlačidlo	48	1 7/8	6 x 10 mm	3 x 9 mm	30 stupňov	R32	B173-4809-5463	0,8
Tlačidlo	51	2	6 x 10 mm	3 x 9 mm	35 stupňov	R32	B173-5109-5465	1,0
