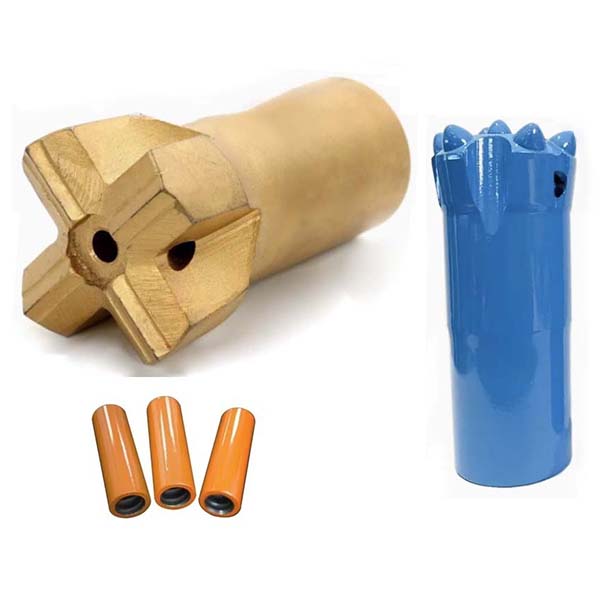

Vrták R28 s krížovým a guľatým hrotom pre razenie štôlní a tunelov

Prehľad závitových gombíkových vrtákov a krížových vrtákov R28

Táto séria závitových vrtákov a krížových vrtákov R28 je špeciálne navrhnutá pre trhacie práce pri razení štôlní a vŕtanie kotviacich otvorov vo veľkých podzemných baniach na ťažbu kovov.

Závitová spojovacia objímka je vyrobená pomocou CNC obrábania.

Technické informácie o vrtákoch s závitom R28

• Závitové pripojenie:R28
• Materiál hlavy:karbid volfrámu
• Materiál tela vrtáka:Vysokopevnostná legovaná oceľ
• Plniace drážky:Rozmiestnené po celom vrtáku na odvod triesok a chladenie
• Konštrukcia hlavy:Tvar gombíka
• Priemer:38 mm, 41 mm a 43 mm
• Uhly sklonu:30 stupňov a 35 stupňov
• Tlačidlá meradla:5 x 9 mm a 5 x 10 mm
• Stredové gombíky:2×7 mm a 2×8 mm
• Hmotnosť:0,6 kg a 0,7 kg
• Proces výroby hlavice:Technológia Hot-inlay
• Ďalšie výrobné procesy:Tepelné spracovanie s úplným nauhličovaním, vysokofrekvenčné spracovanie a fosfátovanie

Technické parametre závitového krížového vrtáka R28

• Závitové pripojenie:R28
• Materiál hlavy:Vložené zuby z karbidu volfrámu
• Materiál tela vrtáka:Vysokopevnostná legovaná oceľ
• Plniace drážky:Rozmiestnené po celom vrtáku na odvádzanie odpadu a chladiacej kvapaliny
• Konštrukcia hlavy:Krížový tvar
• VxH:12 x 8 mm
• Priemer:38 mm a 42 mm
• Hmotnosť:0,5 kg a 0,6 kg

Technické špecifikácie závitovej spojovacej objímky

• Typ:Stredná zarážka
• Závitové pripojenie:R32 a R38
• Dĺžka:160 mm a 170 mm
• Priemer:45 mm a 55 mm
• Materiál:Kovaná vysokopevnostná legovaná oceľ
• Výrobný proces:Tepelné spracovanie s úplným nauhličovaním
• Hmotnosť:1,0 kg a 1,7 kg
