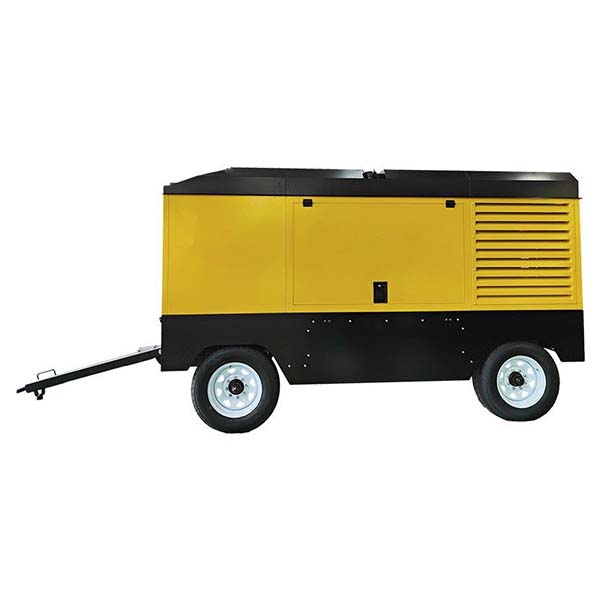

traction screw air compressor

traction screw air compressor for oil gas field development

Traction screw air compressor je vysoko účinné mobilné kompresné zariadenie vhodné pre všetky druhy náročných pracovných prostredí, určené pre banskú činnosť, výstavbu vodných elektrární, výstavbu diaľnic a iné odvetvia.

Kontaktujte nás
Popis
Vďaka ťahanej konštrukcii je tento trakčný skrutkový vzduchový kompresor ľahko prenosný v rôznych terénoch a na staveniskách, kde poskytuje spoľahlivú podporu stlačeným vzduchom všade tam, kde je to potrebné. Kombinuje pokročilú technológiu skrutkového kompresora s inteligentným riadiacim systémom, aby zabezpečil efektívnu prevádzku, zníženú spotrebu paliva a minimalizované náklady na údržbu zariadenia.

Princíp činnosti trakčného skrutkového vzduchového kompresora

  1. Sanie:Vzduch vstupuje do kompresora cez vstupný otvor a začína interagovať s rotujúcim skrutkovým kompresorom.
  2. Kompresia:Presne navrhnutý skrutkový rotor stláča vzduch v dvoch fázach, čím zabezpečuje vysokú účinnosť a zníženú spotrebu energie.
  3. Výfuk:Stlačený vzduch je vypúšťaný z výstupného otvoru, čím poskytuje zdroj vysokotlakového vzduchu pre externé zariadenia.

Hlavný rám skrutky je vybavený nízkorýchlostným veľkým rotorom, ktorý zaisťuje zvýšenú stabilitu a predĺženú životnosť. Inteligentný riadiaci systém automaticky prispôsobuje otáčky motora podľa aktuálnej potreby, čím optimalizuje spotrebu energie a znižuje spotrebu paliva.

Hlavné vlastnosti trakčného skrutkového vzduchového kompresora

  1. Silná adaptabilita na prostredie:Stabilná prevádzka v náročných podmienkach, ako sú vysoké teploty, nízke teploty, prach a vysoká nadmorská výška, zabezpečuje spoľahlivý výkon pre neprerušované stavebné práce.
  2. Vysoká účinnosť a úspora energie:Dvojstupňová technológia skrutkového kompresora a plynulý systém regulácie otáčok zvyšujú účinnosť, znižujú spotrebu energie a paliva a znižujú prevádzkové náklady.
  3. Nízka hlučnosť prevádzky:Vybavené ventilátorom s frekvenčnou konverziou a silikónovým olejom, ktorý automaticky prispôsobuje rýchlosť na základe teploty, čím znižuje hlučnosť aj spotrebu energie.
  4. Odolná konštrukcia s dlhou životnosťou:Prevádzka s nízkym zaťažením (<90 % výkonu pri plnom zaťažení) predlžuje životnosť zariadenia; skrutkový hostiteľ ponúka 5-ročnú záruku alebo záruku 10 000 hodín, čím sa znižuje poruchovosť.
  5. Pokročilý riadiaci systém:Multifunkčný inteligentný systém s funkciami ochrany, zobrazenia, spustenia, vypnutia, zaťaženia, plus diaľkové monitorovanie GPS a GRPS pre stav v reálnom čase a prepínanie režimov.
  6. Vysoko kvalitný motorový systém:Vybavený motormi Dongfeng Cummins a importovanými motormi Volvo pre vynikajúci výkon a nízku spotrebu paliva; Volvo je zvlášť vhodné pre štartovanie pri nízkych teplotách a prevádzku vo vysokej nadmorskej výške.
  7. Vysokoúčinný filtračný systém:Trojstupňová filtrácia U.S. Frigidaire ponúka veľkú kapacitu zachytávania prachu a dlhé výmenné cykly, čím chráni motor a hlavný rám skrutky.
  8. Optimalizovaný palivový systém:Veľkokapacitná nádrž znižuje frekvenciu dopĺňania paliva; trojstupňový palivový filter chráni olejový systém, predlžuje životnosť zariadenia a znižuje náklady na údržbu.

Oblasti použitia

  • Těžba v dolech:Dodáva vysokotlakový vzduch pre efektívne vŕtanie, trhacie práce a súvisiace banské operácie.
  • Výstavba vodných elektrární:Dodáva stlačený vzduch pre pneumatické náradie, výkopové práce a spúšťanie zariadení počas projektov vodných elektrární.
  • Výstavba infraštruktúry:Zabezpečuje nepretržitý prívod vzduchu pre pilótovanie, vŕtanie a výkopové práce pri výstavbe diaľnic, železníc a iných infraštruktúrnych projektov.
  • Vŕtanie bez výkopov:Podporuje bezvýkopové vŕtanie s efektívnym a spoľahlivým dodávaním vzduchu.
  • Stavebné stroje:Napája rôzne pneumatické náradie a stroje, čím zabezpečuje efektívne stavebné pracovné postupy.
  • Ťažba, ťažba ropy a stavebníctvo:Prispôsobuje sa meniacim sa podmienkam a poskytuje stlačený vzduch pre vŕtanie, razenie tunelov, štiepenie a iné náročné operácie.
Technické parametre1
traction screw air compressor for oil gas field development
Model B1850D-21T B1520D-40T B1380D-40T B1700D-10T B1300D-35F B1200D-30T B1100D-25T B850-24T B950D-17T
Fáza dva
Kapacita vzduchu 1850 CFM 1520 CFM 1380 CFM 1700 CFM 1300 CFM 1200 CFM 1100 CFM 850 CFM 950 CFM
Kapacita vzduchu 52,4 m3/min 43 m3/min 39 m3/min 48,2 m3/min 36,8 m3/min 34,0 m3/min 31,2 m3/min 24,1 m3/min 26,9 m3/min
Pracovný tlak 21 bar 25 bar 25 bar 10 bar 35 bar 30 bar 25 bar 24 bar 17 bar
Olej na skrutky 145 l, 38,3 gal 110 l, 29 gal 100 l, 26,4 gal 90 l, 23,8 gal
Dieselový motor volvo Cummins
Model motora TAD1643VE-B QSM15-77C QSZ13-C550-30 L9-C430 QSL8.9-C360-30
Výkon 768 HP, 565 kW 755 HP, 563 kW 550 HP, 410 kW 430 HP, 321 kW 360 HP, 264 kW
Menovitá, voľnobehová rýchlosť 1900 ot./min, 1350 ot./min 1900 ot./min, 1350 ot./min 2050 ot./min, 1350 ot./min 1800 ot./min, 1350 ot./min 1900 ot./min, 1350 ot./min 1850 ot./min, 1350 ot./min 1900 ot./min, 1350 ot./min 1800 ot./min, 1350 ot./min 2000 ot./min, 1350 ot./min
Emisie EÚ stupeň IIIA
Napätie batérie 24 V
Palivová nádrž 1200 l, 317 gal 1000 l, 264 gal 800 l, 216,5 gal 700 l, 185 gal 700 l, 158,5 gal 600 l, 158,5 gal
Spojka 3/4"x1, 2"x1
Hmotnosť 8400 kg 8500 kg 7200 4600 kg 4500 kg 4300 kg
Rozmery (DxŠxV) Namontované na podvozku 4800 x 2200 x 2650 mm 5000 x 2200 x 2250 mm 4200 x 2200 x 2250 mm 3650 x 2030 x 1860 mm 3650 x 2030 x 18600 mm 3900 x 1860 x 2000 mm
Rozmery (DxŠxV) Ťažné zariadenie 5370 x 2200 x 2850 mm 5600 x 2200 x 2500 mm N/A 4040 x 2030 x 2230 mm 4040 x 2030 x 2200 mm 4040 x 2030 x 2200 mm
Hlučnosť 85 dB
Pracovná teplota -10 °C až +55 °C (iné teploty je možné prispôsobiť)
Technické parametre2
traction screw air compressor for oil gas field development
Model B1200D-10T B750D-21T B680D-20T B850D-10T B605D-17T B550D-16T B406D-7T B375D-12T B185D-7T
Fáza dva jednotlivý dvojitý jedno
Kapacita vzduchu 1200 CFM 750 CFM 680 CFM 850 CFM 605 CFM 550 CFM 406 CFM 375 CFM 185 CFM
Kapacita vzduchu 34 m3/min 21,2 m3/min 19,3 m3/min 24,1 m3/min 17,1 m3/min 15,6 m3/min 11,5 m3/min 10,6 m3/min 5,2 m3/min
Pracovný tlak 10 bar 21 bar 20 bar 10 barov 17 bar 16 bar 7 bar 12 bar 7 bar
Olej na skrutky 90 l, 23,8 gal 80 l, 21 gal 70 l, 18,5 gal 50 l, 13,2 gal 40 l, 10,6 gal 20 l, 5,3 gal
Dieselový motor Cummins Kubota
Model motora QSL8.9-C360-30 QSL8.9-C325-30 QSC8.3-C260-30 QSB5.9-C210-30 QSB3.9-C150 V2403-CR-E3
Výkon 360 HP, 264 kW 325 HP, 242 kW 260 HP, 194 kW 210 HP, 154 kW 150 HP, 110 kW 48,9 HP, 36 kW
Menovitá, voľnobehová rýchlosť 2000 ot./min, 1350 ot./min 1800 ot./min, 1350 ot./min 2000 ot./min, 1350 ot./min 2200 ot./min, 1350 ot./min 2050 ot./min, 1350 ot./min 2600 ot./min, 1600 ot./min
Emisie EÚ fáza IIIA
Napätie batérie 24 V 12 V
Palivová nádrž 700 l, 158,5 gal 600 l, 158,5 gal 250 l, 66 gal 200 l, 52,8 gal 140 l, 40 gal 90 l, 23,8 gal
Spojka 3/4"x1, 2"x1 3/4"x2
Hmotnosť 4500 kg 4300 kg 4200 3000 kg 2700 kg 1800 kg 1250 kg
Rozmery (DxŠxV) Namontované na podvozku 3750 x 2030 x 1860 mm 3650 x 2030 x 1860 mm 3900 x 1860 x 2000 mm 2700 x 1550 x 1700 mm 2377 x 1400 x 1776 mm 2060 x 1200 x 1200 mm
Rozmery (DxŠxV) Ťažné zariadenie 4140 x 2030 x 2250 mm 4040 x 2030 x 2250 mm 4370 x 1860 x 2450 mm 3950 x 2050 x 1980 mm 3950 x 2050 x 1980 mm 3300 x 1920 x 2070 mm 3300 x 1920 x 2070 mm 3400 x 1650 x 1500 mm
Hlučnosť 85 dB 76 dB
Pracovná teplota -10 °C až +55 °C (iné teploty je možné prispôsobiť)
