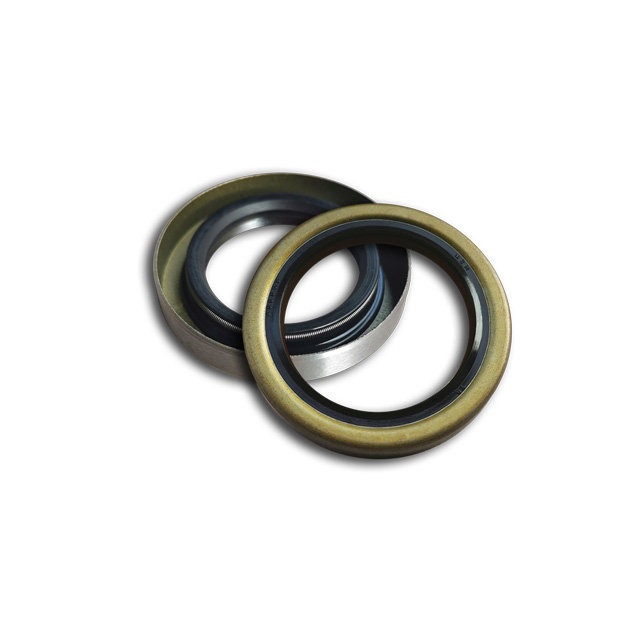

Rotačné olejové tesnenie typu TB s železným plášťom pre reduktor rýchlosti

Olejové tesnenie typu TB je druh komponentu bežne používaného v mechanickom tesnení, ktorý sa používa hlavne na zabránenie vniknutiu mazacieho oleja, kvapaliny alebo prachu do častí stroja, aby sa zabezpečil normálny prevádzka zariadenia. Nasleduje podrobný popis konštrukcie, princípu a vlastností olejového tesnenia typu TB:

1. Konštrukcia
   • Kostra:Kostra olejového tesnenia typu TB je zvyčajne vyrobená z kovu, ktorý poskytuje olejovému tesneniu konštrukčnú pevnosť a tuhosť. Táto časť umožňuje olejovému tesneniu udržať si svoj tvar a polohu počas prevádzky.
   • Tesniaca manžeta:Toto je stredná časť tesnenia typu TB a je zvyčajne vyrobená z elastomérneho materiálu, ako je guma alebo polyuretán. Tesniaca hrana tlačí na povrch hriadeľa a vytvára tesnenie.
   • Pružina:Tesnenia typu TB sú zvyčajne vybavené jednou alebo viacerými pružinami, ktoré obklopujú obvod tesniaceho okraja. Funkcia pružín je poskytovať konštantný tlak, aby sa zabezpečilo, že tesniaci okraj zostane tesne priliehať k hriadeľu, čím sa zlepší tesniaci výkon.
   • Vonkajší krúžok:Vonkajší krúžok je vonkajšia časť olejového tesnenia, zvyčajne vyrobená z kovu alebo elastomérneho materiálu, ktorá zodpovedá za udržanie tesnenia v montážnej polohe. Vonkajší krúžok je v tesnom kontakte s puzdrom, kde je namontované olejové tesnenie, aby sa zabránilo posunutiu olejového tesnenia počas prevádzky.
2. Princíp činnosti
   • Kontakt medzi tesniacou hranou a hriadeľom:Tesniaca hrana je v tesnom kontakte s povrchom rotujúceho hriadeľa, čím sa vytvára tesniaca plocha, ktorá zabraňuje úniku maziva alebo kvapaliny.
   • Úloha pružiny:Pružina poskytuje dodatočný tlak, aby sa zabezpečilo, že tesniaca hrana je vždy blízko povrchu hriadeľa a udržiava dobrý tesniaci výkon aj v prípade vibrácií alebo deformácie hriadeľa.
   • Podpora kostry:Kostra poskytuje tesneniu podporu, aby si počas prevádzky zachovalo stabilný tvar a aby si zachovalo tesniacu účinnosť aj v extrémnych podmienkach, ako sú vysoká teplota a vysoký tlak.
3. Vlastnosti
   • Vysoká odolnosť proti oderu:Tesniaca hrana a materiál kostry olejových tesnení typu TB majú zvyčajne dobrú odolnosť proti oderu a vydržia vysoký pracovný tlak a teplotu.
   • Dobrý tesniaci účinok:Vďaka neustálemu tlaku pružiny a tesnému priliehaniu tesniaceho okraja môže olejové tesnenie typu TB účinne zabrániť úniku oleja a vniknutiu vonkajších nečistôt.
   • Odolnosť voči vysokým teplotám:Vďaka svojmu materiálu a konštrukcii je olejové tesnenie typu TB zvyčajne schopné normálne fungovať pri vyšších teplotách, všeobecne je účinné v rozsahu od -40 °C do +150 °C.
   • Prispôsobivosť:Olejové tesnenia typu TB sa dokážu prispôsobiť rôznym pracovným prostrediam, vrátane prostredí s vysokou teplotou, vysokým tlakom a korozívnym prostredím.
   • Dlhá životnosť:Vďaka vysokokvalitným materiálom a konštrukčnému dizajnu má olejové tesnenie typu TB dlhú životnosť, čím sa znižuje potreba častých výmen.

Rôzne materiály sa vyberajú podľa rôznych použitých médií, tlakov a teplôt. Bežné materiály zahŕňajú: olejové tesnenie typu TB z butylovej gumy, olejové tesnenie typu TB z fluórovej gumy, olejové tesnenie typu TC zo silikónovej gumy atď. Olejové tesnenie Iron Shell Simmerring, používané hlavne v elektrickom náradí, motoroch, reduktoroch, prevodovkách, elektromotoroch, priemyselných robotoch, veterných elektrárňach a iných rôznych priemyselných tesneniach.

Rotačné olejové tesnenie typu TB
