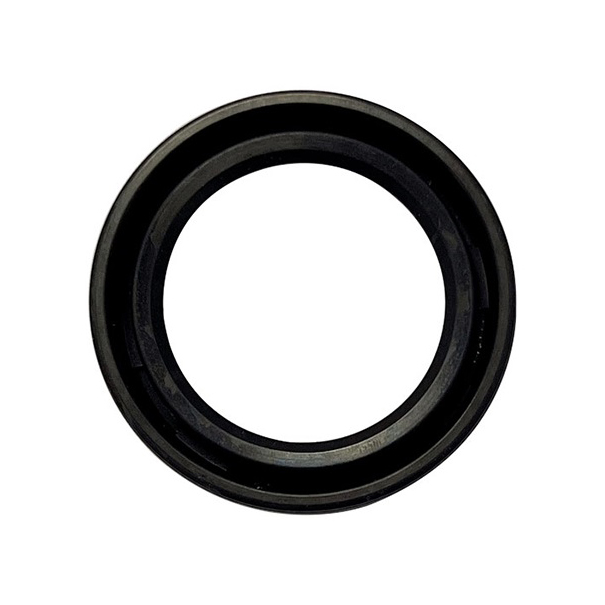

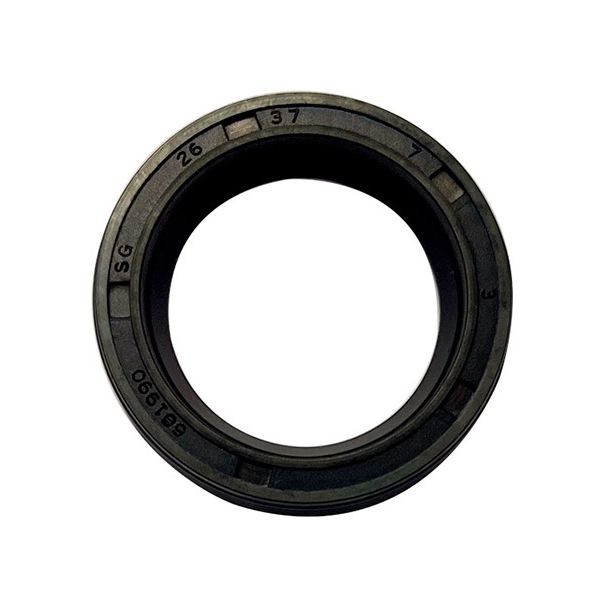

Jednoústené kostrové tesnenie typu SG s drážkou

Jednoústené olejové tesnenie typu SG, konštrukcia s periférnou olejovou drážkou, vnútorné kompletné balenie, jednoústené hlavné olejové tesnenie s pružinou vo vnútri. Patrí medzi rotačné olejové tesnenia, ktoré sa používajú na tesnenie v olejových a bezprašných prostrediach, odolávajú tlakom 0,03 MPa, v rozmedzí 0,3 kgf/m². Podľa rôzneho použitia médií, tlaku a teploty vyberte rôzny materiál. Bežné materiály zahŕňajú: butylovú gumovú olejovú tesniacu manžetu typu SG, fluórovú gumovú olejovú tesniacu manžetu typu SG, silikónovú gumovú olejovú tesniacu manžetu typu SG atď. Používajú sa hlavne v rôznych priemyselných tesneniach, ako sú motorové olejové tesnenia, redukčné olejové tesnenia, prevodové olejové tesnenia, motorové olejové tesnenia, mechanické ramenné olejové tesnenia, výroba veternej energie atď.

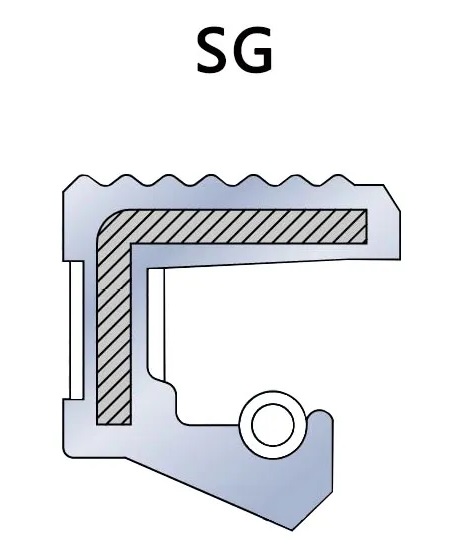

1. Hlavné komponenty
   • Kostra:vyrobená z kovového materiálu (napr. ocele alebo železa) na poskytovanie konštrukčnej podpory a udržanie stability a trvanlivosti olejového tesnenia.
   • Tesniaca hrana:zvyčajne vyrobené z elastického materiálu (napr. guma, Viton atď.), tesniaca hrana je v kontakte s hriadeľom počas prevádzky zariadenia, čím vytvára tesniaci účinok.
   • Drážky:Tesniaca hrana je vybavená jednou alebo viacerými drážkami, ktoré sú navrhnuté tak, aby zadržiavali mazací olej alebo kvapalinu, čím sa zvyšuje účinnosť tesnenia.
   • Pružina:Vstavaná pružina (zvyčajne vyrobená z nehrdzavejúcej ocele) vyvíja určitý tlak, aby tesniaci okraj priliehal k hriadeľu, čím sa zlepšuje tesniaci účinok.
2. Vlastnosti
   • Konštrukcia s jedným okrajom:Olejové tesnenie typu SG má konštrukciu s jedným tesniacim okrajom a jednoduchou štruktúrou, ktorá je vhodná pre rôzne situácie vyžadujúce základné tesnenie.
   • Konštrukcia s drážkami:Tesniaca hrana je vybavená drážkami, ktoré účinne zachytávajú a zadržiavajú mazivo a zvyšujú tesniaci účinok, najmä pri prevádzke za vysokých teplôt alebo vysokých otáčok.
   • Výstužná kostra:Kovová kostra poskytuje dodatočnú pevnosť a stabilitu, vďaka čomu tesnenie odoláva vyšším prevádzkovým tlakom a teplotám.
3. Scenáre použitia
   • Automobilový priemysel:používa sa v motore, prevodovke, riadiacom systéme a iných komponentoch, aby sa zabránilo úniku maziva a vniknutiu vonkajších kontaminantov.
   • Priemyselné zariadenia:ako sú čerpadlá, kompresory, reduktory atď., najmä v scenároch použitia, ktoré vyžadujú vysokú tesniacu výkonnosť.
   • Mechanické zariadenia:široko používané v rôznych mechanických zariadeniach, najmä tam, kde je potrebné zlepšiť spoľahlivosť tesnenia.
