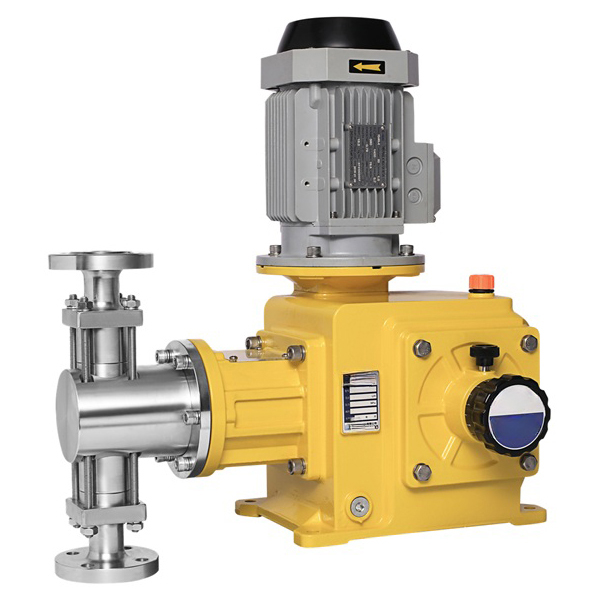

plunžrové dávkovacie čerpadlo

plunžrové dávkovacie čerpadlo s motorom poháňaným šnekovým prevodom

Plunžrové dávkovacie čerpadlo je druh vratného objemového čerpadla s nastaviteľným prietokom a vysokou presnosťou. Na pohon prelivového konca používa plunžer, ktorý dokáže presne regulovať dodávaný objem média.

Kontaktujte nás
Popis

Princíp činnosti piestového dávkovacieho čerpadla spočíva v poháňaní šnekového prevodu motorom a následnom poháňaní ojnice prostredníctvom nastaviteľného excentrického mechanizmu, čím sa dosiahne vratný pohyb piesta. Objemová komora hydraulického konca sa mení s vratným pohybom piesta a spätné ventily na vstupe a výstupe sa striedavo otvárajú a zatvárajú, aby sa zabezpečilo presné nasávanie a výtlak média.

Dávkovacie čerpadlo s piestom Technické parametre:

  • Maximálny prietok jednej hlavy: 1620 l/h
  • Rozsah tlaku: až 50 MPa
  • Štandardná konfigurácia: nerezová oceľ 304 alebo 316, konfigurácia napájania 380 V, 50 Hz
  • Voliteľná konfigurácia: 316L, 904, 2205, TA, Hastelloy C a iné špeciálne materiály, frekvencia motora / odolnosť proti výbuchu, špeciálne možnosti napätia / frekvencie

Výkonové charakteristiky plunžrového dávkovacieho čerpadla:

  1. Vysoká použiteľnosť a vysoká presnosť: Hydraulický koniec poháňaný piestom, prispôsobuje sa širokým požiadavkám na prietok a tlak, zvlášť vhodný pre vysokú presnosť dávkovania. Priemer piesta sa pohybuje od φ6 do 200 mm pre flexibilný výber. Jednoduchá konštrukcia, ľahká údržba, dobrá účinnosť pri dlhodobom používaní.
  2. Spoľahlivá tesniaca výkonnosť: Vybavené vysoko presnými vstupnými a výstupnými spätnými ventilmi pre silné tesnenie a vysokú odolnosť voči tlaku. Skupina ventilov vyrobená z vysoko kvalitných, korózii odolných materiálov pre dlhú životnosť.
  3. Opotrebovateľné diely a pravidelná údržba: Piest a tesnenie hriadeľa sú opotrebovateľné diely, ktoré vyžadujú pravidelnú kontrolu/nastavenie predpätia tesnenia. Pravidelná údržba znižuje riziko úniku.
  4. Prispôsobené funkcie: Možno prispôsobiť špeciálnym pracovným podmienkam, ako sú vysoká/nízka teplota, vysoká viskozita, vysoký obsah tuhých látok, špeciálne médiá. Regulácia teploty zabezpečuje výkon čerpadla.
  5. Paralelné použitie a proporcionálna funkcia čerpadla: Viac hláv pre vyšší prietok, znížený pulz alebo proporcionálne čerpanie rôznych médií. Zvýšená prispôsobivosť a flexibilita pre komplexné aplikácie.
  6. Automatické ovládanie: Vybavené regulátorom zdvihu pre nastaviteľný pracovný stav a automatizáciu. Užitočné pre automatizované výrobné linky, znižuje náklady na pracovnú silu a zvyšuje efektivitu.

Výhody dávkovacieho čerpadla s piestom:

  1. Presnosť a stabilita: Integrovaný nastaviteľný excentrický mechanizmus, plynule nastaviteľný zdvih (0-100 %), stabilita a lineárna presnosť až ±1 %.
  2. Odolnosť a dlhá životnosť: Plne keramický alebo striekaný keramický piest, vysoká tvrdosť, odolnosť proti korózii, vynikajúca povrchová úprava pre dlhšiu životnosť, najmä v náročných médiách.
  3. Nízke náklady na údržbu: Konštrukcia tesnenia s keramickým piestom pre vynikajúce samotesnenie, menej údržby, nižšie náklady, lepšie pre vysoký tlak, teplotu a korozívne prostredia.
  4. Rôzne možnosti skupín ventilov: viacero vysoko presných spätných ventilov (guľové, stohované, uhlové typy), ventilové sedlo použiteľné na oboch stranách pre nižšie náklady a ľahšiu údržbu.
  5. Prispôsobená regulácia teploty: Hydraulický koniec možno prispôsobiť na vykurovanie, chladenie alebo izoláciu, aby sa rozšírila prispôsobivosť teploty.

Aplikácia plunžrového dávkovacieho čerpadla:

Dávkovacie čerpadlo s piestom sa široko používa v mnohých odvetviach priemyslu vďaka svojej vysokej presnosti, vysokému tlaku, vysokej odolnosti a dobrým tesniacim vlastnostiam. Je schopné spracovávať rôzne vysokotlakové, vysokoteplotné a nízkoteplotné médiá s vysokou viskozitou a vysokým obsahom tuhých látok, a preto má široké spektrum použitia v chemickom, ropnom a plynárenskom, energetickom, farmaceutickom, hutníckom, papierenskom a iných odvetviach priemyslu.
