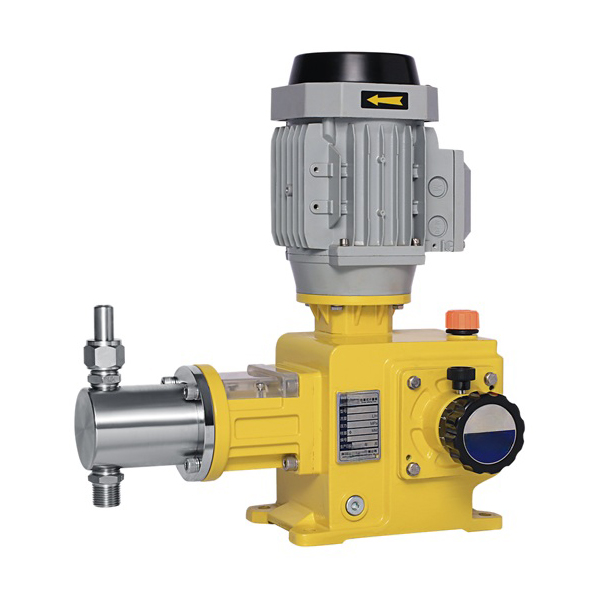

piestové dávkovacie čerpadlo

piestové dávkovacie čerpadlo s integrovaným excentrickým mechanizmom

Piestové dávkovacie čerpadlo je vratné objemové čerpadlo s piestovým pohonom na prelivovej strane a nastaviteľným prietokom, ktoré je vhodné na presné dávkovanie a dopravu rôznych špeciálnych médií, ako sú vysokotlakové, vysokoteplotné, nízkoteplotné, vysoko viskózne a s vysokým obsahom tuhých látok.

Kontaktujte nás
Popis

Motor poháňa šnekové koleso a poháňa nastaviteľný excentrický mechanizmus tak, že spojovacia tyč poháňa piest, aby vykonával vratný pohyb. Hydraulický koniec čerpadla vytvára objemovú komoru pomocou vratného pohybu piesta, čo umožňuje nasávanie a výtlak média prostredníctvom striedavého otvárania a zatvárania vstupných a výstupných spätných ventilov.

Technické parametre piestového dávkovacieho čerpadla:

  • Maximálny prietok jednej hlavy ≤ 14300 l/h, maximálny tlak ≤ 50 MPa.
  • Prúdenie jednej hlavy: Qmax = 230 l/h
  • Tlakový rozsah: Pmax = 40 MPa
  • Štandardná konfigurácia: materiál 304, 316, 380 V/50 Hz
  • Voliteľná konfigurácia: materiál 316L, 904, 2205, TA, Hastelloy C atď., frekvenčná konverzia motora/odolnosť proti výbuchu, špeciálne napätie/frekvencia

piestové dávkovacie čerpadlo Hlavné vlastnosti:

  1. Široká použiteľnosť: vhodné pre rôzne požiadavky na prietok a tlak, vysoká presnosť dávkovania, jednoduchá konštrukcia, ľahká údržba, nákladová efektívnosť.
  2. Veľkosť piestu: všeobecne φ6-200 mm, vysoká flexibilita.
  3. Vysoko presná skupina ventilov: vybavená vysoko presnými dovoznými a vývoznými spätnými ventilmi, silným tesniacim výkonom, schopná odolávať vysokému tlaku, zabezpečujúca presnosť merania.
  4. Opotrebovateľné diely: tesniaci systém hriadeľa pozostávajúci z piestu a tesnenia môže presakovať, predpätie tesnenia vyžaduje pravidelné nastavovanie.
  5. Prispôsobené funkcie: možno prispôsobiť pre vysokú/nízku teplotu, vysokú viskozitu, obsah tuhých látok a špeciálne médiá.
  6. Bezpečnostné odporúčania: bez vstavaného bezpečnostného odľahčovacieho zariadenia, odporúča sa inštalovať bezpečnostný ventil na výstupe čerpadla.
  7. Paralelná konfigurácia: podporuje dvojité/viacnásobné hlavy na zvýšenie prietoku, zníženie pulzov a dopravu rôznych médií ako proporcionálne čerpadlo.
  8. Automatické riadenie: môže byť vybavené regulátorom zdvihu dávkovacieho čerpadla pre širšie automatické riadenie.

Výhody piestového dávkovacieho čerpadla:

  1. Vysoká presnosť nastavenia: integrovaný nastaviteľný excentrický mechanizmus, plynulé nastavenie 0-100 %, stabilita a linearita s presnosťou až ±1 %.
  2. Trvanlivosť: plne keramický a striekaný keramický piest, vysoká tvrdosť, silná odolnosť proti korózii, vynikajúca povrchová úprava, predĺžená životnosť.
  3. Vynikajúca tesniaca schopnosť: tesniaca zostava a keramický piest zlepšujú samotesnenie a znižujú náklady na údržbu.
  4. Možnosti ventilov: ponúka guľový ventil, stohovaný ventil, uhlový ventil atď. Ventilové sedlo použiteľné na oboch stranách znižuje náklady a zlepšuje údržbu.
  5. Prispôsobená regulácia teploty: hydraulický koniec je možné prispôsobiť funkciami kúrenia, chladenia alebo izolácie pre širšie prispôsobenie teploty.

Aplikácia piestového dávkovacieho čerpadla:

Napriek riziku úniku sú piestové dávkovacie čerpadlá široko používané v chemickom, ropnom a plynárenskom, energetickom, farmaceutickom, hutníckom, papierenskom a iných odvetviach vďaka svojej vysokej nákladovej efektívnosti, širokej použiteľnosti a pohodlnej údržbe.
