viacotáčková vlnová pružina s podložkovými koncami

Viacotáčová vlnová pružina s podložkami na koncoch pre vaše stroje KMS

Name: Viacotáčová vlnová pružina s podložkami na koncoch pre vaše stroje KMS
Brand: beentools

Pružiny s plochými koncami a vrcholmi majú na každom konci plochú cievku ako opornú cievku a viacvrstvové vlnové pružiny s vrcholmi a údoliami.

Kontaktujte nás

Popis

Horná a spodná vrstva sú v kontakte na vrcholoch a v údoliach; efektívny počet závitov je o 2 menej ako celkový počet závitov. Viacotáčkové vlnové pružiny s podloženými koncami majú zvyčajne viacero vlnových vrcholov, ktoré pri axiálnom zaťažení vytvárajú relatívny axiálny posun a vytvárajú deformačnú energiu. Keď sa aplikované zaťaženie odstráni, vlnová pružina sa vráti do svojho pôvodného tvaru pod vplyvom deformačnej energie, čím poskytuje tlmenie a tlmenie vibrácií. Konštrukcia tejto pružiny jej umožňuje poskytovať stabilný pomer pružnosti, kde je zaťaženie úmerné veľkosti deformácie, za rôznych prevádzkových podmienok, čím sa zabezpečuje presné riadenie zaťaženia.

Vlastnosti a výhody

Konštrukčná stabilita:konce podložiek zvyšujú kontaktnú plochu, čím poskytujú lepšiu stabilitu a rovnomerné rozloženie zaťaženia, čím sa znižujú lokálne koncentrácie napätia.
Účinok tlmenia vibrácií:Táto konštrukcia účinne tlmí nárazy a vibrácie a je vhodná pre vysokofrekvenčné a veľké pohyby.
Konštrukcia s viacerými cievkami:Konštrukcia s viacerými cievkami poskytuje pružine lepšiu pružnosť a deformovateľnosť a dokáže odolávať väčším zaťaženiam.
Aplikácie:Široko používaný v automobilových zaveseniach, mechanických zariadeniach, elektronických výrobkoch atď., kde sa vyžaduje vysoký výkon a vysoká spoľahlivosť.
Výber materiálu:Na zlepšenie únavovej životnosti a odolnosti pružín sa často používajú vysoko pevné materiály, ako je legovaná oceľ.

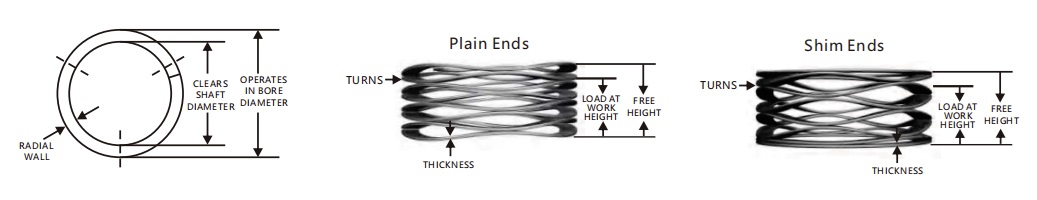

Viacnásobná vlnová pružina s podložkovými koncami

Technické parametre1

Číslo položky	Pôsobí v Priemer otvoru (mm)	Priemer hriadeľa (mm)	Zaťaženie (N)	Pracovná výška (mm)	Voľná výška (mm)	Pružnosť (N/mm)
KMS05-L1	5	3,5	5	1,14	1,84	7,14
KMS05-L2	5	3,5	5	1,52	2,45	5,38
KMS05-L3	5	3,5	5	1,91	3,06	4,35
KMS05-L4	5	3,5	5	2,26	3,68	3,52
KMS05-L5	5	3,5	5	2,6	4,29	3,09
KMS05-L6	5	3,5	5	3,02	4,9	2,66
KMS05-L7	5	3,5	5	3,43	5,52	2,39
KMS05-L8	5	3,5	5	4,14	6,74	1,92
KMS05-L9	5	3,5	5	4,9	7,97	1,63
KMS05-M1	5	3,5	10	1,14	1,89	13,33
KMS05-M2	5	3,5	10	1,52	2,52	10
KMS05-M3	5	3,5	10	1,91	3,15	8,06
KMS05-M4	5	3,5	10	2,26	3,78	6,58
KMS05-M5	5	3,5	10	2,67	4,41	5,75
KMS05-M6	5	3,5	10	3,02	5,04	4,95
KMS05-M7	5	3,5	10	3,43	5,04	4,46
KMS05-M8	5	3,5	10	4,14	6,93	3,58
KMS05-M9	5	3,5	10	4,9	8,19	3,04
KMS06-L1	6	4	6	0,61	1,52	6,59
KMS06-L2	6	4	6	0,81	2,03	4,92
KMS06-L3	6	4	6	1,02	2,54	3,95
KMS06-L4	6	4	6	1,22	3,05	3,28
KMS06-L5	6	4	6	1,42	3,56	2,8
KMS06-L6	6	4	6	1,63	4,06	2,47
KMS06-L7	6	4	6	1,83	4,57	2,19
KMS06-L8	6	4	6	2,24	5,59	1,79
KMS06-L9	6	4	6	2,64	6,6	1,52
KMS06-M1	6	4	12	0,74	1,52	15,38
KMS06-M2	6	4	12	0,97	2,03	11,32
KMS06-M3	6	4	12	1,22	2,54	9,09
KMS06-M4	6	4	12	1,47	3,05	7,59
KMS06-M5	6	4	12	1,7	3,56	6,45
KMS06-M6	6	4	12	1,96	4,06	5,71
KMS06-M7	6	4	12	2,18	4,57	5,02
KMS06-M8	6	4	12	2,69	5,59	4,14
KMS06-M9	6	4	12	3,18	6,6	3,51
KMS08-L1	8	5	15	1,7	2,82	13,39
KMS08-L2	8	5	15	2,39	3,76	10,95
KMS08-L3	8	5	15	2,74	4,7	7,65
KMS08-L4	8	5	15	3,56	5,64	7,21
KMS08-L5	8	5	15	4,01	6,58	5,84
KMS08-L6	8	5	15	4,57	7,52	5,08
KMS08-L7	8	5	15	5,26	8,46	4,69
KMS08-L8	8	5	15	6,35	10,34	3,76
KMS08-L9	8	5	15	7,37	12,22	3,09
KMS08-M1	8	5	30	1,78	2,82	28,85
KMS08-M2	8	5	30	2,54	3,76	24,59
KMS08-M3	8	5	30	3,05	4,7	18,18
KMS08-M4	8	5	30	3,81	5,64	16,39
KMS08-M5	8	5	30	4,32	6,58	13,27
KMS08-M6	8	5	30	4,95	7,52	11,67
KMS08-M7	8	5	30	5,59	8,46	10,45
KMS08-M8	8	5	30	6,86	10,34	8,62
KMS08-M9	8	5	30	7,87	12,22	6,9
KMS10-L1	10	7	18	1,91	3,96	8,78
KMS10-L2	10	7	18	2,54	5,28	6,57
KMS10-L3	10	7	18	3,15	6,6	5,22
KMS10-L4	10	7	18	3,78	7,92	4,35
KMS10-L5	10	7	18	4,42	9,25	3,73
KMS10-L6	10	7	18	5,05	10,57	3,26
KMS10-L7	10	7	18	5,69	11,89	2,9
KMS10-L8	10	7	18	6,32	13,21	2,61
KMS10-L9	10	7	18	6,96	14,53	2,38
KMS10-M1	10	7	35	2,03	3,96	18,13
KMS10-M2	10	7	35	2,79	5,28	14,06
KMS10-M3	10	7	35	3,56	6,6	11,51
KMS10-M4	10	7	35	4,32	7,92	9,72
KMS10-M5	10	7	35	5,08	9,25	8,39
KMS10-M6	10	7	35	5,84	10,57	7,4
KMS10-M7	10	7	35	6,6	11,89	6,62
KMS10-M8	10	7	35	7,37	13,21	5,99
KMS10-M9	10	7	35	8,13	14,53	5,47
KMS12-L1	12	9	20	1,47	4,34	6,97
KMS12-L2	12	9	20	1,98	5,79	5,25
KMS12-L3	12	9	20	2,46	7,24	4,18
KMS12-L4	12	9	20	2,95	8,69	3,48
KMS12-L5	12	9	20	3,45	10,13	2,99
KMS12-L6	12	9	20	3,94	11,58	2,62
KMS12-L7	12	9	20	4,45	13,03	2,33
KMS12-L8	12	9	20	4,93	14,48	2,09
KMS12-L9	12	9	20	5,44	15,93	1,91
KMS12-M1	12	8,5	40	2,36	4,34	20,2
KMS12-M2	12	8,5	40	3,18	5,79	15,33
KMS12-M3	12	8,5	40	3,96	7,24	12,2
KMS12-M4	12	8,5	40	4,75	8,69	10,15
KMS12-M5	12	8,5	40	5,54	10,13	8,71
KMS12-M6	12	8,5	40	6,32	11,58	7,6
KMS12-M7	12	8,5	40	7,11	13,03	6,76
KMS12-M8	12	8,5	40	7,92	14,48	6,1
KMS12-M9	12	8,5	40	8,71	15,93	5,54
KMS12-H1	12	8,5	60	1,98	4,34	25,42
KMS12-H2	12	8,5	60	2,64	5,79	19,05
KMS12-H3	12	8,5	60	3,3	7,24	15,23
KMS12-H4	12	8,5	60	3,99	8,69	12,77
KMS12-H5	12	8,5	60	4,65	10,13	10,95
KMS12-H6	12	8,5	60	5,31	11,58	9,57
KMS12-H7	12	8,5	60	5,97	13,03	8,5
KMS12-H8	12	8,5	60	6,63	14,48	7,64
KMS12-H9	12	8,5	60	7,29	15,93	6,94
KMS14-L1	14	10	22	2,18	4,95	7,94
KMS14-L2	14	10	22	2,95	6,6	6,03
KMS14-L3	14	10	22	3,71	8,26	4,84
KMS14-L4	14	10	22	4,52	9,91	4,08
KMS14-L5	14	10	22	5,33	11,56	3,53
KMS14-L6	14	10	22	6,17	13,21	3,13
KMS14-L7	14	10	22	7,01	14,86	2,8
KMS14-L8	14	10	22	7,85	16,51	2,54
KMS14-L9	14	10	22	8,71	18,16	2,33
KMS14-M1	14	10	50	2,18	4,95	18,05
KMS14-M2	14	10	50	2,95	6,6	13,7
KMS14-M3	14	10	50	3,71	8,26	10,99
KMS14-M4	14	10	50	4,52	9,91	9,28
KMS14-M5	14	10	50	5,33	11,56	8,03
KMS14-M6	14	10	50	6,17	13,21	7,1
KMS14-M7	14	10	50	7,01	14,86	6,37
KMS14-M8	14	10	50	7,85	16,51	5,77
KMS14-M9	14	10	50	8,71	18,16	5,29
KMS14-H1	14	9	80	3,15	4,95	44,44
KMS14-H2	14	9	80	4,19	6,6	33,2
KMS14-H3	14	9	80	5,26	8,26	26,67
KMS14-H4	14	9	80	6,3	9,91	22,16
KMS14-H5	14	9	80	7,34	11,56	18,96
KMS14-H6	14	9	80	8,41	13,21	16,67
KMS14-H7	14	9	80	9,45	14,86	14,79
KMS14-H8	14	9	80	10,49	16,51	13,29
KMS14-H9	14	9	80	11,56	18,16	12,12
KMS15-L1	15	11	25	2,57	5,18	9,58
KMS15-L2	15	11	25	3,43	6,91	7,18
KMS15-L3	15	11	25	4,27	8,64	5,72
KMS15-L4	15	11	25	5,13	10,36	4,78
KMS15-L5	15	11	25	5,99	12,09	4,1
KMS15-L6	15	11	25	6,83	13,82	3,58
KMS15-L7	15	11	25	7,7	15,54	3,19
KMS15-L8	15	11	25	8,53	17,27	2,86
KMS15-L9	15	11	25	9,4	19	2,6
KMS15-M1	15	10	50	3,43	5,18	28,57
KMS15-M2	15	10	50	4,57	6,91	21,37
KMS15-M3	15	10	50	5,72	8,64	17,12
KMS15-M4	15	10	50	6,86	10,36	14,29
KMS15-M5	15	10	50	8	12,09	12,22
KMS15-M6	15	10	50	9,14	13,82	10,68
KMS15-M7	15	10	50	10,29	15,54	9,52
KMS15-M8	15	10	50	11,43	17,27	8,56
KMS15-M9	15	10	50	12,57	19	7,78
KMS15-H1	15	10	80	3,2	5,18	40
KMS15-H2	15	10	80	4,19	6,91	29,41
KMS15-H3	15	10	80	5,23	8,64	23,46
KMS15-H4	15	10	80	6,27	10,36	19,56
KMS15-H5	15	10	80	7,32	12,09	16,77
KMS15-H6	15	10	80	8,36	13,82	14,65
KMS15-H7	15	10	80	9,4	15,54	13,03
KMS15-H8	15	10	80	10,46	17,27	11,75
KMS15-H9	15	10	80	11,51	19	10,68
KMS16-L1	16	11	25	2,11	5,41	7,58
KMS16-L2	16	11	25	2,79	7,21	5,66
KMS16-L3	16	11	25	3,51	9,02	4,54
KMS16-L4	16	11	25	4,19	10,82	3,77
KMS16-L5	16	11	25	4,9	12,62	3,24
KMS16-L6	16	11	25	6,3	16,23	2,52
KMS16-L7	16	11	25	7,7	19,84	2,06
KMS16-L8	16	11	25	9,09	23,44	1,74
KMS16-M1	16	11	55	3,63	5,41	30,9
KMS16-M2	16	11	55	4,83	7,21	23,11
KMS16-M3	16	11	55	6,05	9,02	18,52
KMS16-M4	16	11	55	7,24	10,82	15,36
KMS16-M5	16	11	55	8,46	12,62	13,22
KMS16-M6	16	11	55	10,87	16,23	10,26
KMS16-M7	16	11	55	13,28	19,84	8,38
KMS16-M8	16	11	55	15,7	23,44	7,11
KMS16-H1	16	11	90	3,3	5,41	42,65
KMS16-H2	16	11	90	4,57	7,21	34,09
KMS16-H3	16	11	90	5,59	9,02	26,24
KMS16-H4	16	11	90	6,86	10,82	22,73
KMS16-H5	16	11	90	7,87	12,62	18,95
KMS16-H6	16	11	90	10,16	16,23	14,83
KMS16-H7	16	11	90	12,45	19,84	12,18
KMS16-H8	16	11	90	14,73	23,44	10,33
KMS18-L1	18	13	30	3,63	5,72	14,35
KMS18-L2	18	13	30	4,75	7,62	10,45
KMS18-L3	18	13	30	5,94	9,53	8,36
KMS18-L4	18	13	30	7,14	11,43	6,99
KMS18-L5	18	13	30	8,31	13,34	5,96
KMS18-L6	18	13	30	10,69	17,15	4,64
KMS18-L7	18	13	30	14,25	22,86	3,48
KMS18-M1	18	13	55	3,68	5,72	26,96
KMS18-M2	18	13	55	4,98	7,62	20,83
KMS18-M3	18	13	55	6,22	9,53	16,62
KMS18-M4	18	13	55	7,47	11,43	13,89
KMS18-M5	18	13	55	8,74	13,34	11,96
KMS18-M6	18	13	55	11,23	17,15	9,29
KMS18-M7	18	13	55	14,96	22,86	6,96
KMS18-H1	18	13	90	3,84	5,72	47,87
KMS18-H2	18	13	90	5,13	7,62	36,14
KMS18-H3	18	13	90	6,4	9,53	28,75
KMS18-H4	18	13	90	7,7	11,43	24,13
KMS18-H5	18	13	90	8,97	13,34	20,59
KMS18-H6	18	13	90	11,53	17,15	16,01
KMS18-H7	18	13	90	15,37	22,86	12,02
KMS20-L1	20	15	35	2,72	6,32	9,72
KMS20-L2	20	15	35	3,61	8,43	7,26
KMS20-L3	20	15	35	4,52	10,54	5,81
KMS20-L4	20	15	35	5,41	12,65	4,83
KMS20-L5	20	15	35	6,32	14,76	4,15
KMS20-L6	20	15	35	8,13	18,97	3,23
KMS20-L7	20	15	35	10,82	25,3	2,42
KMS20-M1	20	14	70	3,05	6,32	21,41
KMS20-M2	20	14	70	4,06	8,43	16,02
KMS20-M3	20	14	70	5,08	10,54	12,82
KMS20-M4	20	14	70	6,27	12,65	10,97
KMS20-M5	20	14	70	7,32	14,76	9,41
KMS20-M6	20	14	70	9,17	18,97	7,14
KMS20-M7	20	14	70	12,22	25,3	5,35
KMS20-H1	20	14	100	4,24	6,32	48,08
KMS20-H2	20	14	100	5,66	8,43	36,1
KMS20-H3	20	14	100	7,06	10,54	28,74
KMS20-H4	20	14	100	8,48	12,65	23,98
KMS20-H5	20	14	100	9,91	14,76	20,62
KMS20-H6	20	14	100	12,73	18,97	16,03
KMS20-H7	20	14	100	16,97	25,3	12
KMS25-L1	25	19	50	2,06	6,63	10,94
KMS25-L2	25	19	50	2,74	8,84	8,2
KMS25-L3	25	19	50	3,43	11,05	6,56
KMS25-L4	25	19	50	4,11	13,26	5,46
KMS25-L5	25	19	50	4,8	15,47	4,69
KMS25-L6	25	19	50	6,2	19,89	3,65
KMS25-L7	25	19	50	8,26	26,52	2,74
KMS25-M1	25	19	80	2,95	6,63	21,74
KMS25-M2	25	19	80	3,94	8,84	16,33
KMS25-M3	25	19	80	4,9	11,05	13,01
KMS25-M4	25	19	80	5,89	13,26	10,85

Technické parametre2

Číslo položky	Pôsobí v Priemer otvoru (mm)	Priemer hriadeľa (mm)	Zaťaženie (N)	Pracovná výška (mm)	Voľná výška (mm)	Pružnosť (N/mm)
KMS25-M5	25	19	80	6,88	15,47	9,31
KMS25-M6	25	19	80	8,84	19,89	7,24
KMS25-M7	25	19	80	11,79	26,52	5,43
KMS25-H1	25	19	110	4,04	6,63	42,47
KMS25-H2	25	19	110	5,38	8,84	31,79
KMS25-H3	25	19	110	6,73	11,05	25,46
KMS25-H4	25	19	110	8,08	13,26	21,24
KMS25-H5	25	19	110	9,4	15,47	18,12
KMS25-H6	25	19	110	12,12	19,89	14,16
KMS25-H7	25	19	110	16,15	26,52	10,61
KMS28-L1	28	22	50	3,76	7,24	14,37
KMS28-L2	28	22	50	5	9,65	10,75
KMS28-L3	28	22	50	6,27	12,07	8,62
KMS28-L4	28	22	50	7,52	14,48	7,18
KMS28-L5	28	22	50	8,79	16,89	6,17
KMS28-L6	28	22	50	10,03	19,3	5,39
KMS28-L7	28	22	50	11,28	21,72	4,79
KMS28-L8	28	22	50	13,79	26,54	3,92
KMS28-L9	28	22	50	16,31	31,37	3,32
KMS28-M1	28	22	80	4,39	7,24	28,07
KMS28-M2	28	22	80	5,84	9,65	21
KMS28-M3	28	22	80	7,32	12,07	16,84
KMS28-M4	28	22	80	8,79	14,48	14,06
KMS28-M5	28	22	80	10,24	16,89	12,03
KMS28-M6	28	22	80	11,71	19,3	10,54
KMS28-M7	28	22	80	13,18	21,72	9,37
KMS28-M8	28	22	80	16,1	26,54	7,66
KMS28-M9	28	22	80	19,02	31,37	6,48
KMS28-H1	28	22	130	4,57	7,24	48,69
KMS28-H2	28	22	130	6,07	9,65	36,31
KMS28-H3	28	22	130	7,59	12,07	29,02
KMS28-H4	28	22	130	9,12	14,48	24,25
KMS28-H5	28	22	130	10,64	16,89	20,8
KMS28-H6	28	22	130	12,17	19,3	18,23
KMS28-H7	28	22	130	13,69	21,72	16,19
KMS28-H8	28	22	130	16,71	26,54	13,22
KMS28-H9	28	22	130	19,76	31,37	11,2
KMS30-L1	30	24	50	3,18	7,62	11,26
KMS30-L2	30	24	50	4,22	10,16	8,42
KMS30-L3	30	24	50	5,28	12,7	6,74
KMS30-L4	30	24	50	6,32	15,24	5,61
KMS30-L5	30	24	50	7,39	17,78	4,81
KMS30-L6	30	24	50	8,43	20,32	4,21
KMS30-L7	30	24	50	9,5	22,86	3,74
KMS30-L8	30	24	50	11,61	27,94	3,06
KMS30-L9	30	24	50	13,72	33,02	2,59
KMS30-M1	30	24	90	3,51	7,62	21,9
KMS30-M2	30	24	90	4,7	10,16	16,48
KMS30-M3	30	24	90	5,87	12,7	13,18
KMS30-M4	30	24	90	7,04	15,24	10,98
KMS30-M5	30	24	90	8,2	17,78	9,39
KMS30-M6	30	24	90	9,37	20,32	8,22
KMS30-M7	30	24	90	10,54	22,86	7,31
KMS30-M8	30	24	90	12,9	27,94	5,98
KMS30-M9	30	24	90	15,24	33,02	5,06
KMS30-H1	30	24	130	4,19	7,62	37,9
KMS30-H2	30	24	130	5,59	10,16	28,45
KMS30-H3	30	24	130	6,99	12,7	22,77
KMS30-H4	30	24	130	8,38	15,24	18,95
KMS30-H5	30	24	130	9,78	17,78	16,25
KMS30-H6	30	24	130	11,18	20,32	14,22
KMS30-H7	30	24	130	12,57	22,86	12,63
KMS30-H8	30	24	130	15,37	27,94	10,34
KMS30-H9	30	24	130	18,16	33,02	8,75
KMS35-L1	35	27	70	3,94	8,38	15,77
KMS35-L2	35	27	70	5,23	11,18	11,76
KMS35-L3	35	27	70	6,55	13,97	9,43
KMS35-L4	35	27	70	7,87	16,76	7,87
KMS35-L5	35	27	70	9,17	19,56	6,74
KMS35-L6	35	27	70	10,49	22,35	5,9
KMS35-L7	35	27	70	11,81	25,15	5,25
KMS35-L8	35	27	70	14,43	30,73	4,29
KMS35-L9	35	27	70	17,04	36,32	3,63
KMS35-M1	35	27	110	4,14	8,38	25,94
KMS35-M2	35	27	110	5,51	11,18	19,4
KMS35-M3	35	27	110	6,88	13,97	15,51
KMS35-M4	35	27	110	8,26	16,76	12,94
KMS35-M5	35	27	110	9,63	19,56	11,08
KMS35-M6	35	27	110	11,02	22,35	9,71
KMS35-M7	35	27	110	12,4	25,15	8,63
KMS35-M8	35	27	110	15,14	30,73	7,06
KMS35-M9	35	27	110	17,91	36,32	5,98
KMS35-H1	35	27	160	4,04	8,38	36,87
KMS35-H2	35	27	160	5,38	11,18	27,59
KMS35-H3	35	27	160	6,73	13,97	22,1
KMS35-H4	35	27	160	8,08	16,76	18,43
KMS35-H5	35	27	160	9,42	19,56	15,78
KMS35-H6	35	27	160	10,77	22,35	13,82
KMS35-H7	35	27	160	12,12	25,15	12,28
KMS35-H8	35	27	160	14,81	30,73	10,05
KMS35-H9	35	27	160	17,5	36,32	8,5
KMS40-L1	40	30	100	2,9	9,14	16,03
KMS40-L2	40	30	100	3,86	12,19	12
KMS40-L3	40	30	100	4,8	15,24	9,58
KMS40-L4	40	30	100	5,77	18,29	7,99
KMS40-L5	40	30	100	6,73	21,34	6,84
KMS40-L6	40	30	100	7,7	24,38	6
KMS40-L7	40	30	100	8,66	27,43	5,33
KMS40-L8	40	30	100	10,59	33,53	4,36
KMS40-L9	40	30	100	12,52	39,62	3,69
KMS40-M1	40	30	150	5,44	9,14	40,54
KMS40-M2	40	30	150	7,24	12,19	30,3
KMS40-M3	40	30	150	9,04	15,24	24,19
KMS40-M4	40	30	150	10,85	18,29	20,16
KMS40-M5	40	30	150	12,65	21,34	17,26
KMS40-M6	40	30	150	14,48	24,38	15,15
KMS40-M7	40	30	150	16,28	27,43	13,45
KMS40-M8	40	30	150	19,89	33,53	11
KMS40-M9	40	30	150	23,5	39,62	9,31
KMS40-H1	40	30	300	5,66	9,14	86,21
KMS40-H2	40	30	300	7,54	12,19	64,52
KMS40-H3	40	30	300	9,42	15,24	51,55
KMS40-H4	40	30	300	11,33	18,29	43,1
KMS40-H5	40	30	300	13,21	21,34	36,9
KMS40-H6	40	30	300	15,09	24,38	32,29
KMS40-H7	40	30	300	16,97	27,43	28,68
KMS40-H8	40	30	300	20,75	33,53	23,47
KMS40-H9	40	30	300	24,54	39,62	19,89
KMS45-L1	45	35	110	3,38	9,91	16,85
KMS45-L2	45	35	110	4,52	13,21	12,66
KMS45-L3	45	35	110	5,64	16,51	10,12
KMS45-L4	45	35	110	6,76	19,81	8,43
KMS45-L5	45	35	110	7,9	23,11	7,23
KMS45-L6	45	35	110	9,02	26,42	6,32
KMS45-L7	45	35	110	10,16	29,72	5,62
KMS45-L8	45	35	110	12,4	36,32	4,6
KMS45-L9	45	35	110	14,66	42,93	3,89
KMS45-M1	45	35	225	5,33	9,91	49,13
KMS45-M2	45	35	225	6,99	13,21	36,17
KMS45-M3	45	35	225	9,14	16,51	30,53
KMS45-M4	45	35	225	10,8	19,81	24,97
KMS45-M5	45	35	225	12,7	23,11	21,61
KMS45-M6	45	35	225	14,48	26,42	18,84
KMS45-M7	45	35	225	16,26	29,72	16,72
KMS45-M8	45	35	225	19,81	36,32	13,63
KMS45-M9	45	35	225	23,37	42,93	11,5
KMS45-H1	45	35	400	6,43	9,91	114,94
KMS45-H2	45	35	400	8,38	13,21	82,82
KMS45-H3	45	35	400	11,2	16,51	75,33
KMS45-H4	45	35	400	12,95	19,81	58,31
KMS45-H5	45	35	400	15,37	23,11	51,68
KMS45-H6	45	35	400	17,27	26,42	43,72
KMS45-H7	45	35	400	19,68	29,72	39,88
KMS45-H8	45	35	400	24,26	36,32	33,17
KMS45-H9	45	35	400	28,45	42,93	27,62
KMS50-L1	50	40	110	4,83	10,29	20,15
KMS50-L2	50	40	110	6,1	13,72	14,44
KMS50-L3	50	40	110	7,87	17,15	11,85
KMS50-L4	50	40	110	9,4	20,57	9,85
KMS50-L5	50	40	110	11,3	24	8,66
KMS50-L6	50	40	110	12,7	27,43	7,47
KMS50-L7	50	40	110	14,99	30,86	6,93
KMS50-L8	50	40	110	18,16	37,72	5,62
KMS50-L9	50	40	110	21,34	44,58	4,73
KMS50-L10	50	40	110	24,64	51,44	4,1
KMS50-M1	50	40	225	4,62	10,29	39,68
KMS50-M2	50	40	225	6,35	13,72	30,53
KMS50-M3	50	40	225	7,49	17,15	23,29
KMS50-M4	50	40	225	8,89	20,57	19,26
KMS50-M5	50	40	225	10,54	24	16,72
KMS50-M6	50	40	225	11,89	27,43	14,48
KMS50-M7	50	40	225	13,59	30,86	13,03
KMS50-M8	50	40	225	16,71	37,72	10,71
KMS50-M9	50	40	225	19,61	44,58	9,01
KMS50-M10	50	40	225	22,48	51,44	7,77
KMS50-H1	50	40	400	5,92	10,29	91,53
KMS50-H2	50	40	400	7,8	13,72	67,57
KMS50-H3	50	40	400	10,16	17,15	57,22
KMS50-H4	50	40	400	11,79	20,57	45,56
KMS50-H5	50	40	400	14,15	24	40,61
KMS50-H6	50	40	400	15,62	27,43	33,87
KMS50-H7	50	40	400	17,91	30,86	30,89
KMS50-H8	50	40	400	21,54	37,72	24,72
KMS50-H9	50	40	400	25,65	44,58	21,13
KMS50-H10	50	40	400	29,21	51,44	17,99
KMS55-L1	55	45	125	5,59	11,05	22,89
KMS55-L2	55	45	125	7,72	14,73	17,83
KMS55-L3	55	45	125	9,68	18,41	14,3
KMS55-L4	55	45	125	11,48	22,1	11,77
KMS55-L5	55	45	125	13,92	25,78	10,54
KMS55-L6	55	45	125	15,52	29,46	8,97
KMS55-L7	55	45	125	18,41	33,15	8,49
KMS55-L8	55	45	125	21,67	40,51	6,63
KMS55-L9	55	45	125	25,65	47,88	5,62
KMS55-L10	55	45	125	29,77	55,25	4,91
KMS55-M1	55	45	250	3,1	11,05	31,45
KMS55-M2	55	45	250	4,11	14,73	23,54
KMS55-M3	55	45	250	5,16	18,41	18,85
KMS55-M4	55	45	250	6,2	22,1	15,72
KMS55-M5	55	45	250	7,21	25,78	13,46
KMS55-M6	55	45	250	8,26	29,46	11,79
KMS55-M7	55	45	250	9,27	33,15	10,47
KMS55-M8	55	45	250	11,33	40,51	8,57
KMS55-M9	55	45	250	13,41	47,88	7,25
KMS55-M10	55	45	250	15,47	55,25	6,28
KMS55-H1	55	45	400	5,31	11,05	69,69
KMS55-H2	55	45	400	7,24	14,73	53,4
KMS55-H3	55	45	400	9,09	18,41	42,87
KMS55-H4	55	45	400	10,64	22,1	34,9
KMS55-H5	55	45	400	12,24	25,78	29,54
KMS55-H6	55	45	400	14,1	29,46	26,04
KMS55-H7	55	45	400	15,82	33,15	23,08
KMS55-H8	55	45	400	19,3	40,51	18,86
KMS55-H9	55	45	400	23,11	47,88	16,15
KMS55-H10	55	45	400	26,54	55,25	13,93
KMS60-L1	60	50	135	5,59	11,43	23,12
KMS60-L2	60	50	135	7,47	15,24	17,37
KMS60-L3	60	50	135	9,32	19,05	13,87
KMS60-L4	60	50	135	11,2	22,86	11,58
KMS60-L5	60	50	135	13,06	26,67	9,92
KMS60-L6	60	50	135	14,94	30,48	8,69
KMS60-L7	60	50	135	16,79	34,29	7,71
KMS60-L8	60	50	135	20,52	41,91	6,31
KMS60-L9	60	50	135	24,26	49,53	5,34
KMS60-L10	60	50	135	27,99	57,15	4,63
KMS60-M1	60	50	275	6,65	11,43	57,53
KMS60-M2	60	50	275	8,86	15,24	43
KMS60-M3	60	50	275	11,07	19,05	34,46
KMS60-M4	60	50	275	13,28	22,86	28,71
KMS60-M5	60	50	275	15,49	26,67	24,6
KMS60-M6	60	50	275	17,7	30,48	21,52
KMS60-M7	60	50	275	19,94	34,29	19,16
KMS60-M8	60	50	275	24,36	41,91	15,67
KMS60-M9	60	50	275	28,78	49,53	13,25
KMS60-M10	60	50	275	33,22	57,15	11,49
KMS60-H1	60	50	450	7,75	11,43	122,28
KMS60-H2	60	50	450	10,31	15,24	91,28
KMS60-H3	60	50	450	12,9	19,05	73,17
KMS60-H4	60	50	450	15,47	22,86	60,89
KMS60-H5	60	50	450	18,06	26,67	52,26
KMS60-H6	60	50	450	20,62	30,48	45,64
KMS60-H7	60	50	450	23,22	34,29	40,65
KMS60-H8	60	50	450	28,37	41,91	33,23
KMS60-H9	60	50	450	33,53	49,53	28,13
KMS60-H10	60	50	450	38,68	57,15	24,36
