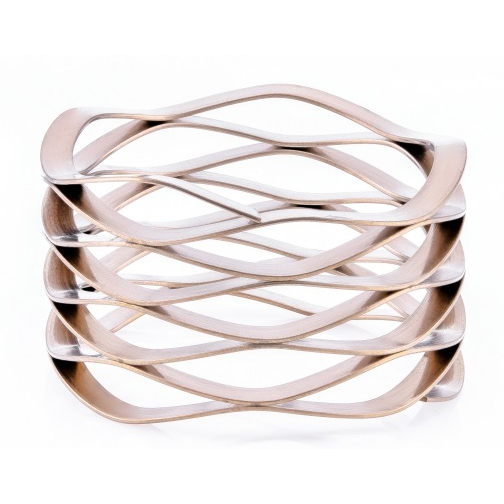

viacotáčkové vlnové pružiny bez podložiek na koncoch

Viacotáčkové vlnové pružiny bez podložiek na koncoch, séria KM

Viacnásobné vlnové pružiny bez podložiek na koncoch sa vyznačujú absenciou oporných závitov na oboch koncoch, ale sú zložené z viacvrstvových vlnových pružín s celkovým počtom vrstiev väčším ako jedna.

Kontaktujte nás
Popis

Viacotáčkové vlnové pružiny bez podložieksú špeciálne pružiny určené pre kompaktné inštalácie a aplikácie citlivé na hmotnosť, ktoré ponúkajú vynikajúcu pružnosť a podporu v obmedzených priestoroch. Každá vrstva má vlnové číslo, napríklad 2,5, 3,5 alebo 4,5, pričom horná a spodná vrstva sa dotýkajú na vrcholoch a dnoch, čím sa maximalizuje účinnosť závitov a kompaktnosť pružiny.

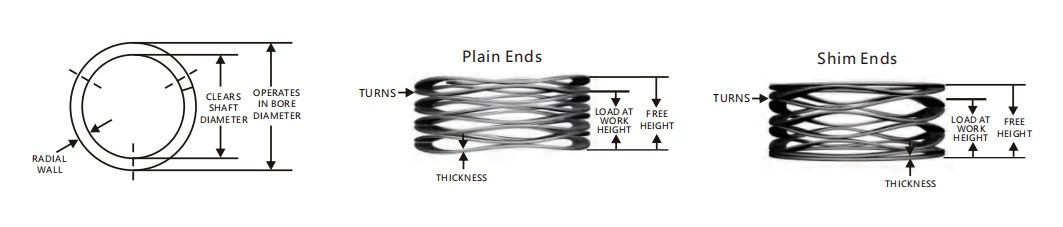

multi-turn wave springs with no shim ends

Viacotáčkové vlnové pružiny bez podložiek na koncoch

Kľúčové vlastnosti a výhody

  • Konštrukcia bez podložiek:Eliminuje podložky, čím je pružina kompaktnejšia a ľahšia, čo znižuje zložitosť konštrukcie a celkovú hmotnosť.
  • Viacvrstvová konštrukcia:Viac závitov v pružine ponúka zvýšenú pružnosť, deformovateľnosť a efektívnu podporu pre náročné prevádzkové podmienky.
  • Efektívne zapojenie pružín:Efektívny počet vinutí sa rovná celkovému počtu, pričom horná a spodná vrstva sú v priamom kontakte na vrcholoch a v údoliach pre maximálnu podporu.
  • Výber materiálu:Vyrobené z vysoko pevnej ocele alebo zliatinových materiálov, aby bola zaistená odolnosť a spoľahlivosť pri vysokom zaťažení a cyklickom namáhaní.
  • Tlmenie vibrácií a nárazov:Vynikajúce pre cyklické zaťaženie a tlmenie vibrácií, predlžujúce životnosť a spoľahlivosť zariadenia.

Aplikácie

  • Letecké systémy vyžadujúce zníženie hmotnosti a kompaktný dizajn
  • Presné stroje s obmedzeným montážnym priestorom
  • Hydraulické tesnenia a špičkové elektromotory
  • Automobilové a všeobecné mechanické zariadenia na tlmenie nárazov a vibrácií

Viacotáčkové vlnové pružiny bez podložiek sú optimálnou voľbou pre kritické prostredia, kde je priestor a hmotnosť na prvom mieste. Ich pokročilá konštrukcia a vysoko výkonné materiály zaručujú spoľahlivú, dlhotrvajúcu pružnosť a podporu pre letecký priemysel, presné strojárstvo a iné náročné oblasti.

Technické parametre1
Číslo položky Pôsobí v
Priemer otvoru (mm)		 Priemer hriadeľa
(mm)		 Zaťaženie (N) Pracovná výška (mm) Voľná výška (mm) Pružnosť (N/mm)
KM05-L1 5 3,5 5 1,14 1,84 7,14
KM05-L2 5 3,5 5 1,52 2,45 5,38
KM05-L3 5 3,5 5 1,91 3,06 4,35
M05-L4 5 3,5 5 2,26 3,68 3,52
KM05-L5 5 3,5 5 2,67 4,29 3,09
KM05-L6 5 3,5 5 3,02 4,9 2,66
KM05-L7 5 3,5 5 3,43 5,52 2,39
KM05-L8 5 3,5 5 4,14 6,74 1,92
KM05-L9 5 3,5 5 4,9 7,97 1,63
KM05-M1 5 3,5 10 1,14 1,89 13,33
KM05-M2 5 3,5 10 1,52 2,52 10
M05-M3 5 3,5 10 1,91 3,15 8,06
KM05-M4 5 3,5 10 2,26 3,78 6,58
KM05-M5 5 3,5 10 2,67 4,41 5,75
KM05-M6 5 3,5 10 3,02 5,04 4,95
KM05-M7 5 3,5 10 3,43 5,04 4,46
KM05-M8 5 3,5 10 4,14 6,93 3,58
KM05-M9 5 3,5 10 4,9 8,19 3,04
KM06-L1 6 4 6 0,61 1,52 6,59
KM06-L2 6 4 6 0,81 2,03 4,92
KM06-L3 6 4 6 1,02 2,54 3,95
KM06-L4 6 4 6 1,22 3,05 3,28
KM06-L5 6 4 6 1,42 3,56 2,8
KM06-L6 6 4 6 1,63 4,06 2,47
KM06-L7 6 4 6 1,83 4,57 2,19
KM06-L8 6 4 6 2,24 5,59 1,79
KM06-L9 6 4 6 2,64 6,6 1,52
KM06-M1 6 4 12 0,74 1,52 15,38
KM06-M2 6 4 12 0,97 2,03 11,32
KM06-M3 6 4 12 1,22 2,54 9,09
KM06-M4 6 4 12 1,47 3,05 7,59
KM06-M5 6 4 12 1,7 3,56 6,45
KM06-M6 6 4 12 1,96 4,06 5,71
KM06-M7 6 4 12 2,18 4,57 5,02
KM06-M8 6 4 12 2,69 5,59 4,14
KM06-M9 6 4 12 3,18 6,6 3,51
KM08-L1 8 5 15 1,7 2,82 13,39
KM08-L2 8 5 15 2,39 3,76 10,95
KM08-L3 8 5 15 2,74 4,7 7,65
KM08-L4 8 5 15 3,56 5,64 7,21
KM08-L5 8 5 15 4,01 6,58 5,84
KM08-L6 8 5 15 4,57 7,52 5,08
KM08-L7 8 5 15 5,26 8,46 4,69
M08-L8 8 5 15 6,35 10,34 3,76
KM08-L9 8 5 15 7,37 12,22 3,09
KM08-M1 8 5 30 1,78 2,82 28,85
KM08-M2 8 5 30 2,54 3,76 24,59
KM08-M3 8 5 30 3,05 4,7 18,18
KM08-M4 8 5 30 3,81 5,64 16,39
KM08-M5 8 5 30 4,32 6,58 13,27
KM08-M6 8 5 30 4,95 7,52 11,67
KM08-M7 8 5 30 5,59 8,46 10,45
KM08-M8 8 5 30 6,86 10,34 8,62
KM08-M9 8 5 30 7,87 12,22 6,9
KM10-L1 10 7 18 1,91 3,96 8,78
KM10-L2 10 7 18 2,54 5,28 6,57
KM10-L3 10 7 18 3,15 6,6 5,22
KM10-L4 10 7 18 3,78 7,92 4,35
KM10-L5 10 7 18 4,42 9,25 3,73
KM10-L6 10 7 18 5,05 10,57 3,26
KM10-L7 10 7 18 5,69 11,89 2,9
KM10-L8 10 7 18 6,32 13,21 2,61
KM10-L9 10 7 18 6,96 14,53 2,38
KM10-M1 10 7 35 2,03 3,96 18,13
KM10-M2 10 7 35 2,79 5,28 14,06
KM10-M3 10 7 35 3,56 6,6 11,51
KM10-M4 10 7 35 4,32 7,92 9,72
KM10-M5 10 7 35 5,08 9,25 8,39
KM10-M6 10 7 35 5,84 10,57 7,4
KM10-M7 10 7 35 6,6 11,89 6,62
KM10-M8 10 7 35 7,37 13,21 5,99
KM10-M9 10 7 35 8,13 14,53 5,47
KM12-L1 12 9 20 1,47 4,34 6,97
KM12-L2 12 9 20 1,98 5,79 5,25
KM12-L3 12 9 20 2,46 7,24 4,18
KM12-L4 12 9 20 2,95 8,69 3,48
KM12-L5 12 9 20 3,45 10,13 2,99
KM12-L6 12 9 20 3,94 11,58 2,62
KM12-L7 12 9 20 4,45 13,03 2,33
KM12-L8 12 9 20 4,93 14,48 2,09
KM12-L9 12 9 20 5,44 15,93 1,91
KM12-M1 12 8,5 40 2,36 4,34 20,2
KM12-M2 12 8,5 40 3,18 5,79 15,33
KM12-M3 12 8,5 40 3,96 7,24 12,2
KM12-M4 12 8,5 40 4,75 8,69 10,15
KM12-M5 12 8,5 40 5,54 10,13 8,71
KM12-M6 12 8,5 40 6,32 11,58 7,6
KM12-M7 12 8,5 40 7,11 13,03 6,76
KM12-M8 12 8,5 40 7,92 14,48 6,1
KM12-M9 12 8,5 40 8,71 15,93 5,54
KM12-H1 12 8,5 60 1,98 4,34 25,42
KM12-H2 12 8,5 60 2,64 5,79 19,05
KM12-H3 12 8,5 60 3,3 7,24 15,23
KM12-H4 12 8,5 60 3,99 8,69 12,77
KM12-H5 12 8,5 60 4,65 10,13 10,95
KM12-H6 12 8,5 60 5,31 11,58 9,57
KM12-H7 12 8,5 60 5,97 13,03 8,5
KM12-H8 12 8,5 60 6,63 14,48 7,64
KM12-H9 12 8,5 60 7,29 15,93 6,94
KM14-L1 14 10 22 2,18 4,95 7,94
KM14-L2 14 10 22 2,95 6,6 6,03
KM14-L3 14 10 22 3,71 8,26 4,84
KM14-L4 14 10 22 4,52 9,91 4,08
KM14-L5 14 10 22 5,33 11,56 3,53
KM14-L6 14 10 22 6,17 13,21 3,13
KM14-L7 14 10 22 7,01 14,86 2,8
KM14-L8 14 10 22 7,85 16,51 2,54
KM14-L9 14 10 22 8,71 18,16 2,33
KM14-M1 14 10 50 2,18 4,95 18,05
KM14-M2 14 10 50 2,95 6,6 13
KM14-M3 14 10 50 3,71 8,26 10,99
KM14-M4 14 10 50 4,52 9,91 9,28
KM14-M5 14 10 50 5,33 11,56 8,03
KM14-M6 14 10 50 6,17 13,21 7,1
KM14-M7 14 10 50 7,01 14,86 6,37
KM14-M8 14 10 50 7,85 16,51 5,77
KM14-M9 14 10 50 8,71 18,16 5,29
KM14-H1 14 9 80 3,15 4,95 44,44
KM14-H2 14 9 80 4,19 6,6 33,2
KM14-H3 14 9 80 5,26 8,26 26,67
KM14-H4 14 9 80 6,3 9,91 22,16
KM14-H5 14 9 80 7,34 11,56 18,96
KM14-H6 14 9 80 8,41 13,21 16,67
KM14-H7 14 9 80 9,45 14,86 14,79
KM14-H8 14 9 80 10,49 16,51 13,29
KM14-H9 14 9 80 11,56 18,16 12,12
KM15-L1 15 11 25 2,57 5,18 9,58
KM15-L2 15 11 25 3,43 6,91 7,18
KM15-L3 15 11 25 4,27 8,64 5,72
KM15-L4 15 11 25 5,13 10,36 4,78
KM15-L5 15 11 25 5,99 12,09 4,1
KM15-L6 15 11 25 6,83 13,82 3,58
KM15-L7 15 11 25 7,7 15,54 3,19
KM15-L8 15 11 25 8,53 17,27 2,86
KM15-L9 15 11 25 9,4 19 2,6
KM15-M1 15 10 50 3,43 5,18 28,57
KM15-M2 15 10 50 4,57 6,91 21,37
KM15-M3 15 10 50 5,72 8,64 17,12
KM15-M4 15 10 50 6,86 10,36 14,29
KM15-M5 15 10 50 8 12,09 12,22
KM15-M6 15 10 50 9,14 13,82 10,68
KM15-M7 15 10 50 10,29 15,54 9,52
KM15-M8 15 10 50 11,43 17,27 8,56
KM15-M9 15 10 50 12,57 19 7,78
KM15-H1 15 10 80 3,2 5,18 40,4
KM15-H2 15 10 80 4,19 6,91 29,41
KM15-H3 15 10 80 5,23 8,64 23,46
KM15-H4 15 10 80 6,27 10,36 19,56
KM15-H5 15 10 80 7,32 12,09 16,77
KM15-H6 15 10 80 8,36 13,82 14,65
KM15-H7 15 10 80 9,4 15,54 13,03
KM15-H8 15 10 80 10,46 17,27 11,75
KM15-H9 15 10 80 11,51 19 10,68
KM16-L1 16 11 25 2,11 5,41 7,58
KM16-L2 16 11 25 2,79 7,21 5,66
KM16-L3 16 11 25 3,51 9,02 4,54
KM16-L4 16 11 25 4,19 10,82 3,77
KM16-L5 16 11 25 4,9 12,62 3,24
KM16-L6 16 11 25 6,3 16,23 2,52
KM16-L7 16 11 25 7,7 19,84 2,06
KM16-L8 16 11 25 9,09 23,44 1,74
KM16-M1 16 11 55 3,63 5,41 30,9
KM16-M2 16 11 55 4,83 7,21 23,11
KM16-M3 16 11 55 6,05 9,02 18,52
KM16-M4 16 11 55 7,24 10,82 15,36
KM16-M5 16 11 55 8,46 12,62 13,22
KM16-M6 16 11 55 10,87 16,23 10,26
KM16-M7 16 11 55 13,28 19,84 8,38
KM16-M8 16 11 55 15,7 23,44 7,11
KM16-H1 16 11 90 3,3 5,41 42,65
KM16-H2 16 11 90 4,57 7,21 34,09
KM16-H3 16 11 90 5,59 9,02 26,24
KM16-H4 16 11 90 6,86 10,82 22,73
KM16-H5 16 11 90 7,87 12,62 18,95
KM16-H6 16 11 90 10,16 16,23 14,83
KM16-H7 16 11 90 12,45 19,84 12,18
KM16-H8 16 11 90 14,73 23,44 10,33
KM18-L1 18 13 30 3,63 5,72 14,35
KM18-L2 18 13 30 4,75 7,62 10,45
KM18-L3 18 13 30 5,94 9,53 8,36
KM18-L4 18 13 30 7,14 11,43 6,99
KM18-L5 18 13 30 8,31 13,34 5,96
KM18-L6 18 13 30 10,69 17,15 4,64
KM18-L7 18 13 30 14,25 22,86 3,48
KM18-M1 18 13 55 3,68 5,72 26,96
KM18-M2 18 13 55 4,98 7,62 20,83
KM18-M3 18 13 55 6,22 9,53 16,62
KM18-M4 18 13 55 7,47 11,43 13,89
KM18-M5 18 13 55 8,74 13,34 11,96
KM18-M6 18 13 55 11,23 17,15 9,29
KM18-M7 18 13 55 14,96 22,86 6,96
KM18-H1 18 13 90 3,84 5,72 47,87
KM18-H2 18 13 90 5,13 7,62 36,14
KM18-H3 18 13 90 6,4 9,53 28,75
KM18-H4 18 13 90 7,7 11,43 24,13
KM18-H5 18 13 90 8,97 13,34 20,59
KM18-H6 18 13 90 11,53 17,15 16,01
KM18-H7 18 13 90 15,37 22,86 12,02
KM20-L1 20 15 35 2,72 6,32 9,72
KM20-L2 20 15 35 3,61 8,43 7,26
KM20-L3 20 15 35 4,52 10,54 5,81
KM20-L4 20 15 35 5,41 12,65 4,83
KM20-L5 20 15 35 6,32 14,76 4,15
KM20-L6 20 15 35 8,13 18,97 3,23
KM20-L7 20 15 35 10,82 25,3 2,42
KM20-M1 20 14 70 3,05 6,32 21,41
KM20-M2 20 14 70 4,06 8,43 16,02
KM20-M3 20 14 70 5,08 10,54 12,82
KM20-M4 20 14 70 6,27 12,65 10,97
KM20-M5 20 14 70 7,32 14,76 9,41
KM20-M6 20 14 70 9,17 18,97 7,14
KM20-M7 20 14 70 12,22 25,3 5,35
KM20-H1 20 14 100 4,24 6,32 48,08
KM20-H2 20 14 100 5,66 8,43 36,1
KM20-H3 20 14 100 7,06 10,54 28,74
KM20-H4 20 14 100 8,48 12,65 23,98
KM20-H5 20 14 100 9,91 14,76 20,62
KM20-H6 20 14 100 12,73 18,97 16,03
KM20-H7 20 14 100 16,97 25,3 12
KM25-L1 25 19 50 2,06 6,63 10,94
KM25-L2 25 19 50 2,74 8,84 8
KM25-L3 25 19 50 3,43 11,05 6,56
KM25-L4 25 19 50 4,11 13,26 5,46
KM25-L5 25 19 50 4,8 15,47 4,69
KM25-L6 25 19 50 6,2 19,89 3,65
KM25-L7 25 19 50 8,26 26,52 2,74
KM25-M1 25 19 80 2,95 6,63 21,74
KM25-M2 25 19 80 3,94 8,84 16,33
KM25-M3 25 19 80 4,9 11,05 13,01
KM25-M4 25 19 80 5,89 13,26 10,85
KM25-M5 25 19 80 6,88 15,47 9,31
KM25-M6 25 19 80 8,84 19,89 7,24
KM25-M7 25 19 80 11,79 26,52 5,43
KM25-H1 25 19 110 4,04 6,63 42,47
KM25-H2 25 19 110 5,38 8,84 31,79
Technické parametre2
Číslo položky Pôsobí v
Priemer otvoru (mm)		 Priemer hriadeľa
(mm)		 Zaťaženie (N) Pracovná výška (mm) Voľná výška (mm) Pružnosť (N/mm)
KM25-H3 25 19 110 6,73 11,05 25,46
KM25-H4 25 19 110 8,08 13,26 21,24
KM25-H5 25 19 110 9,4 15,47 18,12
KM25-H6 25 19 110 12,12 19,89 14,16
KM25-H7 25 19 110 16,15 26,52 10,61
KM28-L1 28 22 50 3,76 7,24 14,37
KM28-L2 28 22 50 5 9,65 10,75
KM28-L3 28 22 50 6,27 12,07 8,62
KM28-L4 28 22 50 7,52 14,48 7,18
KM28-L5 28 22 50 8,79 16,89 6,17
KM28-L6 28 22 50 10,03 19,3 5,39
KM28-L7 28 22 50 11,28 21,72 4,79
KM28-L8 28 22 50 13,79 26,54 3,92
KM28-L9 28 22 50 16,31 31,37 3,32
KM28-M1 28 22 80 4,39 7,24 28,07
KM28-M2 28 22 80 5,84 9,65 21
KM28-M3 28 22 80 7,32 12,07 16,84
KM28-M4 28 22 80 8,79 14,48 14,06
KM28-M5 28 22 80 10,24 16,89 12,03
KM28-M6 28 22 80 11,71 19,3 10,54
KM28-M7 28 22 80 13,18 21,72 9,37
KM28-M8 28 22 80 16,1 26,54 7,66
KM28-M9 28 22 80 19,02 31,37 6,48
KM28-H1 28 22 130 4,57 7,24 48,69
KM28-H2 28 22 130 6,07 9,65 36,31
KM28-H3 28 22 130 7,59 12,07 29,02
KM28-H4 28 22 130 9,12 14,48 24,25
KM28-H5 28 22 130 10,64 16,89 20,8
KM28-H6 28 22 130 12,17 19,3 18,23
KM28-H7 28 22 130 13,69 21,72 16,19
KM28-H8 28 22 130 16,71 26,54 13,22
KM28-H9 28 22 130 19,76 31,37 11,2
KM30-L1 30 24 50 3,18 7,62 11,26
KM30-L2 30 24 50 4,22 10,16 8,42
KM30-L3 30 24 50 5,28 12,7 6,74
KM30-L4 30 24 50 6,32 15,24 5,61
KM30-L5 30 24 50 7,39 17,78 4,81
KM30-L6 30 24 50 8,43 20,32 4,21
KM30-L7 30 24 50 9,5 22,86 3,74
KM30-L8 30 24 50 11,61 27,94 3,06
KM30-L9 30 24 50 13,72 33,02 2,59
KM30-M1 30 24 90 3,51 7,62 21,9
KM30-M2 30 24 90 4,7 10,16 16,48
KM30-M3 30 24 90 5,87 12,7 13,18
KM30-M4 30 24 90 7,04 15,24 10,98
KM30-M5 30 24 90 8,2 17,78 9,39
KM30-M6 30 24 90 9,37 20,32 8,22
KM30-M7 30 24 90 10,54 22,86 7,31
KM30-M8 30 24 90 12,9 27,94 5,98
KM30-M9 30 24 90 15,24 33,02 5,06
KM30-H1 30 24 130 4,19 7,62 37,9
KM30-H2 30 24 130 5,59 10,16 28,45
KM30-H3 30 24 130 6,99 12,7 22,77
KM30-H4 30 24 130 8,38 15,24 18,95
KM30-H5 30 24 130 9,78 17,78 16,25
KM30-H6 30 24 130 11,18 20,32 14,22
KM30-H7 30 24 130 12,57 22,86 12,63
KM30-H8 30 24 130 15,37 27,94 10,34
KM30-H9 30 24 130 18,16 33,02 8,75
KM35-L1 35 27 70 3,94 8,38 15,77
KM35-L2 35 27 70 5,23 11,18 11,76
KM35-L3 35 27 70 6,55 13,97 9,43
KM35-L4 35 27 70 7,87 16,76 7,87
KM35-L5 35 27 70 9,17 19,56 6,74
KM35-L6 35 27 70 10,49 22,35 5,9
KM35-L7 35 27 70 11,81 25,15 5,25
KM35-L8 35 27 70 14,43 30,73 4,29
KM35-L9 35 27 70 17,04 36,32 3,63
KM35-M1 35 27 110 4,14 8,38 25,94
KM35-M2 35 27 110 5,51 11,18 19,4
KM35-M3 35 27 110 6,88 13,97 15,51
KM35-M4 35 27 110 8,26 16,76 12,94
KM35-M5 35 27 110 9,63 19,56 11,08
KM35-M6 35 27 110 11,02 22,35 9,71
KM35-M7 35 27 110 12,4 25,15 8,63
KM35-M8 35 27 110 15,14 30,73 7,06
KM35-M9 35 27 110 17,91 36,32 5,98
KM35-H1 35 27 160 4,04 8,38 36,87
KM35-H2 35 27 160 5,38 11,18 27,59
KM35-H3 35 27 160 6,73 13,97 22,1
KM35-H4 35 27 160 8,08 16,76 18,43
KM35-H5 35 27 160 9,42 19,56 15,78
KM35-H6 35 27 160 10,77 22,35 13,82
KM35-H7 35 27 160 12,12 25,15 12,28
KM35-H8 35 27 160 14,81 30,73 10,05
KM35-H9 35 27 160 17,5 36,32 8
KM40-L1 40 30 100 2,9 9,14 16,03
KM40-L2 40 30 100 3,86 12,19 12
KM40-L3 40 30 100 4,8 15,24 9,58
KM40-L4 40 30 100 5,77 18,29 7,99
KM40-L5 40 30 100 6,73 21,34 6,84
KM40-L6 40 30 100 7,7 24,38 6
KM40-L7 40 30 100 8,66 27,43 5,33
KM40-L8 40 30 100 10,59 33,53 4,36
KM40-L9 40 30 100 12,52 39,62 3,69
KM40-M1 40 30 150 5,44 9,14 40,54
KM40-M2 40 30 150 7,24 12,19 30,3
KM40-M3 40 30 150 9,04 15,24 24,19
KM40-M4 40 30 150 10,85 18,29 20,16
KM40-M5 40 30 150 12,65 21,34 17,26
KM40-M6 40 30 150 14,48 24,38 15,15
KM40-M7 40 30 150 16,28 27,43 13,45
KM40-M8 40 30 150 19,89 33,53 11
KM40-M9 40 30 150 23,5 39,62 9,31
KM40-H1 40 30 300 5,66 9,14 86,21
KM40-H2 40 30 300 7,54 12,19 64,52
KM40-H3 40 30 300 9,42 15,24 51,55
KM40-H4 40 30 300 11,33 18,29 43,1
KM40-H5 40 30 300 13,21 21,34 36,9
KM40-H6 40 30 300 15,09 24,38 32,29
KM40-H7 40 30 300 16,97 27,43 28,68
KM40-H8 40 30 300 20,75 33,53 23,47
KM40-H9 40 30 300 24,54 39,62 19,89
KM45-L1 45 35 110 3,38 9,91 16,85
KM45-L2 45 35 110 4,52 13,21 12,66
KM45-L3 45 35 110 5,64 16,51 10,12
KM45-L4 45 35 110 6,76 19,81 8,43
KM45-L5 45 35 110 7,9 23,11 7,23
KM45-L6 45 35 110 9,02 26,42 6,32
KM45-L7 45 35 110 10,16 29,72 5,62
KM45-L8 45 35 110 12,4 36,32 4,6
KM45-L9 45 35 110 14,66 42,93 3,89
KM45-M1 45 35 225 5,33 9,91 49,13
KM45-M2 45 35 225 6,99 13,21 36,17
KM45-M3 45 35 225 9,14 16,51 30,53
KM45-M4 45 35 225 10,8 19,81 24,97
KM45-M5 45 35 225 12,7 23,11 21,61
KM45-M6 45 35 225 14,48 26,42 18,84
KM45-M7 45 35 225 16,26 29,72 16,72
KM45-M8 45 35 225 19,81 36,32 13,63
KM45-M9 45 35 225 23,37 42,93 11,5
KM45-H1 45 35 400 6,43 9,91 114,94
KM45-H2 45 35 400 8,38 13,21 82,82
KM45-H3 45 35 400 11,2 16,51 75,33
KM45-H4 45 35 400 12,95 19,81 58,31
KM45-H5 45 35 400 15,37 23,11 51,68
KM45-H6 45 35 400 17,27 26,42 43,72
KM45-H7 45 35 400 19,68 29,72 39,88
KM45-H8 45 35 400 24,26 36,32 33,17
KM45-H9 45 35 400 28,45 42,93 27,62
KM50-L1 50 40 110 4,83 10,29 20,15
KM50-L2 50 40 110 6,1 13,72 14,44
KM50-L3 50 40 110 7,87 17,15 11,85
KM50-L4 50 40 110 9,4 20,57 9,85
KM50-L5 50 40 110 11,3 24 8,66
KM50-L6 50 40 110 12,7 27,43 7,47
KM50-L7 50 40 110 14,99 30,86 6,93
KM50-L8 50 40 110 18,16 37,72 5,62
KM50-L9 50 40 110 21,34 44,58 4,73
KM50-L10 50 40 110 24,64 51,44 4,1
KM50-M1 50 40 225 4,62 10,29 39,68
KM50-M2 50 40 225 6,35 13,72 30,53
KM50-M3 50 40 225 7,49 17,15 23,29
KM50-M4 50 40 225 8,89 20,57 19,26
KM50-M5 50 40 225 10,54 24 16,72
KM50-M6 50 40 225 11,89 27,43 14,48
KM50-M7 50 40 225 13,59 30,86 13,03
KM50-M8 50 40 225 16,71 37,72 10,71
KM50-M9 50 40 225 19,61 44,58 9,01
KM50-M10 50 40 225 22,48 51,44 7,77
KM50-H1 50 40 400 5,92 10,29 91,53
KM50-H2 50 40 400 7,8 13,72 67,57
KM50-H3 50 40 400 10,16 17,15 57,22
KM50-H4 50 40 400 11,79 20,57 45,56
KM50-H5 50 40 400 14,15 24 40,61
KM50-H6 50 40 400 15,62 27,43 33,87
KM50-H7 50 40 400 17,91 30,86 30,89
KM50-H8 50 40 400 21,54 37,72 24,72
KM50-H9 50 40 400 25,65 44,58 21,13
KM50-H10 50 40 400 29,21 51,44 17,99
KM55-L1 55 45 125 5,59 11,05 22,89
KM55-L2 55 45 125 7,72 14,73 17,83
KM55-L3 55 45 125 9,68 18,41 14,3
KM55-L4 55 45 125 11,48 22,1 11,77
KM55-L5 55 45 125 13,92 25,78 10,54
KM55-L6 55 45 125 15,52 29,46 8,97
KM55-L7 55 45 125 18,41 33,15 8,49
KM55-L8 55 45 125 21,67 40,51 6,63
KM55-L9 55 45 125 25,65 47,88 5,62
KM55-L10 55 45 125 29,77 55,25 4,91
KM55-M1 55 45 250 3,1 11,05 31,45
KM55-M2 55 45 250 4,11 14,73 23,54
KM55-M3 55 45 250 5,16 18,41 18,85
KM55-M4 55 45 250 6,2 22,1 15,72
KM55-M5 55 45 250 7,21 25,78 13,46
KM55-M6 55 45 250 8,26 29,46 11,79
KM55-M7 55 45 250 9,27 33,15 10,47
KM55-M8 55 45 250 11,33 40,51 8,57
KM55-M9 55 45 250 13,41 47,88 7,25
KM55-M10 55 45 250 15,47 55,25 6,28
KM55-H1 55 45 400 5,31 11,05 69,69
KM55-H2 55 45 400 7,24 14,73 53,4
KM55-H3 55 45 400 9,09 18,41 42,87
KM55-H4 55 45 400 10,64 22,1 34
KM55-H5 55 45 400 12,24 25,78 29,54
KM55-H6 55 45 400 14,1 29,46 26,04
KM55-H7 55 45 400 15,82 33,15 23,08
KM55-H8 55 45 400 19,3 40,51 18,86
KM55-H9 55 45 400 23,11 47,88 16,15
KM55-H10 55 45 400 26,54 55,25 13,93
KM60-L1 60 50 135 5,59 11,43 23,12
KM60-L2 60 50 135 7,47 15,24 17,37
KM60-L3 60 50 135 9,32 19,05 13,87
KM60-L4 60 50 135 11,2 22,86 11,58
KM60-L5 60 50 135 13,06 26,67 9,92
KM60-L6 60 50 135 14,94 30,48 8,69
KM60-L7 60 50 135 16,79 34,29 7,71
KM60-L8 60 50 135 20,52 41,91 6,31
KM60-L9 60 50 135 24,26 49,53 5,34
KM60-L10 60 50 135 27,99 57,15 4,63
KM60-M1 60 50 275 6,65 11,43 57,53
KM60-M2 60 50 275 8,86 15,24 43
KM60-M3 60 50 275 11,07 19,05 34,46
KM60-M4 60 50 275 13,28 22,86 28,71
KM60-M5 60 50 275 15,49 26,67 24,6
KM60-M6 60 50 275 17,7 30,48 21,52
KM60-M7 60 50 275 19,94 34,29 19,16
KM60-M8 60 50 275 24,36 41,91 15,67
KM60-M9 60 50 275 28,78 49,53 13,25
KM60-M10 60 50 275 33,22 57,15 11,49
KM60-H1 60 50 450 7,75 11,43 122,28
KM60-H2 60 50 450 10,31 15,24 91,28
KM60-H3 60 50 450 12,9 19,05 73,17
KM60-H4 60 50 450 15,47 22,86 60,89
KM60-H5 60 50 450 18,06 26,67 52,26
KM60-H6 60 50 450 20,62 30,48 45,64
KM60-H7 60 50 450 23,22 34,29 40,65
KM60-H8 60 50 450 28,37 41,91 33,23
KM60-H9 60 50 450 33,53 49,53 28,13
KM60-H10 60 50 450 38,68 57,15 24,36
