čelisťový drvič

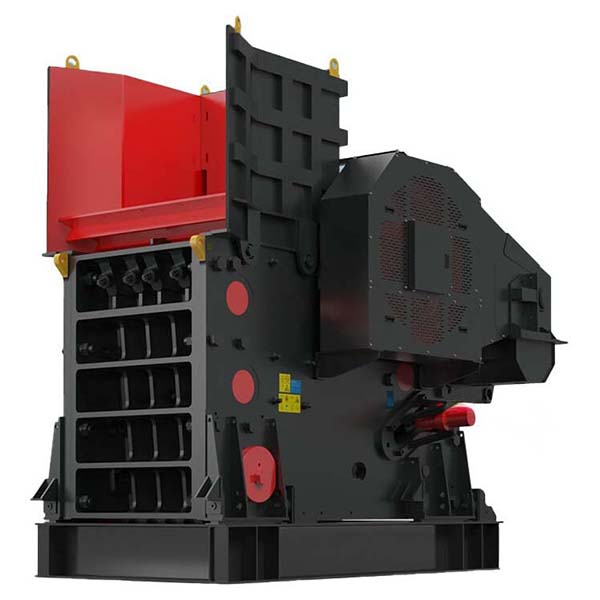

čeľusťový drvič s hlbokou drviacou komorou v tvare V

Čelusťový drvič je druh drviaceho zariadenia široko používaného v baníctve, hutníctve, stavebných materiáloch, chemickom priemysle a iných priemyselných odvetviach, ktoré má výhody v podobe malého priestoru, veľkého pomeru drvenia a stabilnej prevádzky.

Kontaktujte nás
Popis
Čelusťový drvič dokáže efektívne vykonávať hrubé drvenie veľkých materiálov, je jedným z bežných zariadení pri výrobe drvenia rudy a stáva sa nepostrádateľným zariadením v pevnej drviacej výrobnej linke a mobilnej drviacej prevádzke.

Vlastnosti čeľusťového drviča:

  1. malý priestor: vďaka kompaktnej konštrukcii a jednoduchej štruktúre čeľusťového drviča zaberá menej priestoru a je vhodný pre prevádzkové prostredie s obmedzeným priestorom.
  2. veľký drviaci pomer: čeľusťový drvič využíva hlbokú drviacu komoru v tvare V, ktorá umožňuje dosiahnuť väčšiu kapacitu plnenia, uspokojiť potreby drvenia väčšieho množstva materiálov a zlepšiť účinnosť drvenia.
  3. Vysokopevnostná oceľová kolená doska: kolená doska je vyrobená z vysokopevnostnej ocele, ktorá je ľahšia ako tradičná liatinová kolená doska, a pri preťažení sa môže ohnúť, aby sa zabránilo zlomeniu a pádu kolenej dosky a poškodeniu iných častí (napr. dopravného pásu).
  4. Spojenie háčika a klinového kľúča: spojenie medzi zotrvačníkom a hlavným hriadeľom využíva konštrukciu háčika a klinového kľúča, čo uľahčuje demontáž a montáž zotrvačníka a uľahčuje údržbu zariadenia a výmenu dielov.
  5. Systém protizávažia zotrvačníka: poloha bloku protizávažia zotrvačníka je starostlivo navrhnutá tak, aby optimalizovala dynamické vyvažovanie celého stroja, čím sa znižujú vibrácie a zlepšuje plynulosť a stabilita prevádzky zariadenia.
  6. rezervovaná konštrukcia: konštrukcia je ľahká a malá, šetrí priestor zariadenia, čím je inštalácia a preprava pohodlnejšia a rýchlejšia a prispôsobuje sa potrebám rôznych miest.

Princíp činnosti čeľusťového drviča:

Na základe spôsobu ohýbania a stláčania, ako je uvedené nižšie:

  1. motor poháňa remeň a remenicu a poháňa pohyblivú čeľusť nahor a nadol prostredníctvom excentrického hriadeľa.
  2. keď sa pohyblivá čeľusť zdvihne, uhol medzi kolenovou doskou a pohyblivou čeľusťou sa zväčší a pohyblivá čeľusťová doska sa priblíži k pevnej čeľustovej doske, v tomto momente sa materiál v drviacej komore stlačí alebo rozreže na kúsky, aby sa dosiahol účel drvenia.
  3. Keď pohyblivá čeľusť klesne, uhol medzi kolenovou doskou a pohyblivou čeľusťou sa zmenší, pohyblivá čeľusť sa vzdiali od pevnej čeľuste a materiál sa vypustí otvorom v spodnej časti drviacej komory.
  4. Keďže motor sa otáča nepretržite, pohyblivá čeľusť vykonáva drvenie a vypúšťanie periodicky, čím sa dosahuje nepretržitá hromadná výroba.

Táto pracovná metóda je nielen efektívna, ale dokáže spracovať aj materiály rôznej tvrdosti, široko používané pri primárnom drvení rúd, kameňov a iných materiálov.

Oblasti použitia čeľusťového drviča:

  1. Banícky priemysel: Používa sa na primárne drvenie rôznych rúd a je vhodný na drvenie tvrdých rúd, ako je žula, kremeň, železná ruda atď.
  2. Hutnícky priemysel: používa sa na drvenie rúd v procese tavby, podporuje ťažbu a spracovanie kovových nerastov.
  3. Stavebný priemysel: Je vhodný na drvenie kameňa v kameňolomoch, najmä v podnikoch produkujúcich piesok a štrk, a dokáže efektívne drviť veľké kamene na jemné zrná.
  4. Cementársky priemysel: Používa sa na predbežné drvenie vápenca, ílu a iných cementových surovín, čím poskytuje materiály na následné mletie a spracovanie.
  5. Chemický priemysel: v oblasti výroby hnojív, spracovania trosky atď., používa sa na drvenie rôznych chemických surovín alebo nerastov.
  6. Pieskový priemysel: ako súčasť linky na výrobu piesku je čeľusťová drvička schopná drviť veľké kamene na jemnozrnné materiály vhodné na ďalšie spracovanie.

Výhody čeľusťového drviča:

  1. vysoká účinnosť drvenia: hlboká drviaca komora v tvare V zvyšuje účinnosť drvenia, materiál môže prechádzať drvou komorou rýchlejšie, znižuje stagnáciu a zlepšuje výrobnú kapacitu.
  2. ľahká obsluha: konštrukcia z vysokopevnostnej ocele kolennej dosky zlepšuje životnosť, znižuje frekvenciu údržby počas prevádzky a znižuje prestoje.
  3. Stabilná konštrukcia: Vybavená systémom protizávažia zotrvačníka a optimalizovanou konštrukciou dynamickej rovnováhy, môže znížiť vibrácie a zvýšiť stabilitu zariadenia počas dlhodobej prevádzky.
  4. Úspora priestoru a nákladov: Kompaktná konštrukcia a zjednodušená štruktúra šetria priestor na inštaláciu a prepravu a zároveň znižujú náklady na prepravu a inštaláciu zariadenia.
Technické parametre
čelisťový drvič s hlbokou drviacou komorou v tvare V
Model Maximálna veľkosť vstupného materiálu Otvor na plnenie Rozsah výstupného otvoru Kapacita (tony/hod.) Výkon motora Rozmery (D x Š x V)
CX80 520 x 800 mm 420 60 až 150 mm 80 až 290 75 2650 x 1540 x 1780 mm
CJ96 480 930 x 580 mm 60 až 175 mm 105 až 390 90 2850 x 2270 x 1950 mm
CJ106 560 1060 x 700 mm 70 až 200 mm 150 až 500 110 kW 3280 x 2580 x 2400 mm
CJ120 700 1200 x 870 mm 70 až 200 mm 175 až 610 160 kW 3700 x 2790 x 2950 mm
CJ125 760 1250 x 950 mm 100 až 250 mm 270 až 831 160 kW 4230 x 2780 x 2960 mm
CJ150 960 1400 x 1200 mm 125 až 250 mm 340 až 880 200 kW 5030 x 3440 x 3970 mm
CJ160 960 1600 x 1200 mm 150 až 300 mm 430 až 1145 250 kW 5780 x 3460 x 3580 mm
CJ200 1200 2000 x 1500 mm 175 až 300 mm 630 až 1435 400 kW 6600 x 4030 x 4400 mm
