pásový vrtný stroj

Pásový vrtný stroj na vŕtanie do tvrdej skaly

Pásový vrtný stroj je efektívne integrované vŕtacie zariadenie s flexibilnými možnosťami premiestňovania a inteligentnými prevádzkovými funkciami. Je vhodný na vŕtanie v baniach, tuneloch a iných zložitých geologických podmienkach, čím výrazne zvyšuje efektivitu práce a znižuje prevádzkové náklady.

Kontaktujte nás
Popis

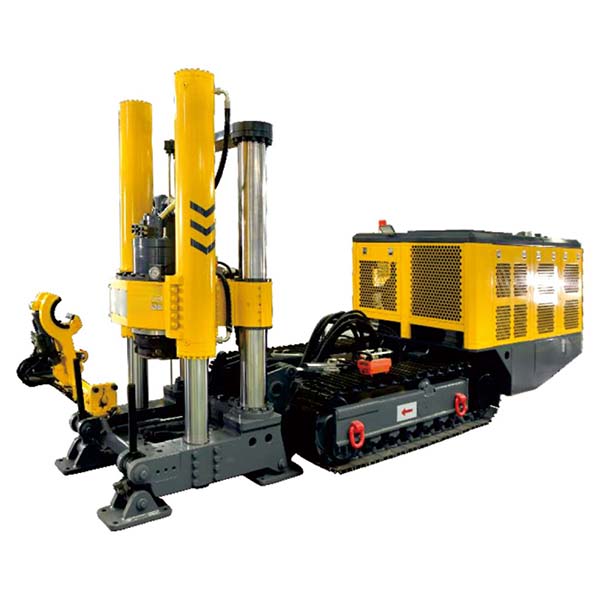

Pásový vŕtací stroj

Vŕtačka na zdvíhanie s pásovým podvozkom je vysoko integrovaný nový typ vŕtacieho zariadenia, špeciálne vyvinutý na riešenie obmedzení tradičných vŕtačiek na zdvíhanie, pokiaľ ide o premiestňovanie, inteligentné ovládanie a operácie v tvrdej skale. Organickým integrovaním hlavnej jednotky, napájacieho systému a podvozku s pásovým podvozkom dosahuje zariadenie efektívnu prevádzku typu „všetko v jednom“.

Hlavné vlastnosti vŕtačky na pásovom podvozku

  • Integrovaná konštrukcia s pevne spojenou hlavnou jednotkou a pojezdovým systémom umožňuje rýchle premiestňovanie bez demontáže, čo výrazne skracuje čas potrebný na pomocné operácie.
  • Vybavené inovatívnymi technológiami, ako je dynamická vodiaca doska, proporcionálne odpojenie tyče a automatický transport tyče, čo výrazne zvyšuje automatizáciu a inteligenciu.
  • Konštrukcia podvozku na pásoch poskytuje vynikajúcu terénnu priechodnosť a prispôsobivosť rôznym terénom, čo umožňuje efektívnu prevádzku v zložitých a tvrdých skalných prostrediach.
  • Výrazne znižuje manuálne zásahy a prevádzkové náklady a zároveň zlepšuje celkovú bezpečnosť a prevádzkovú efektívnosť.

Oblasti použitia pásového vŕtacieho stroja

Tento stroj sa široko používa pri výstavbe banských šácht, vodných elektrární, geologickom prieskume a v ďalších oblastiach. Je zvlášť vhodný pre inžinierske projekty, ktoré vyžadujú časté premiestňovanie alebo prevádzku v zložitých geologických podmienkach pri vŕtaní.

Technické parametre
pásový vrtný stroj na vŕtanie do tvrdej horniny
Položka Jednotka BY-R80V BY-R120V BY-R120VDL BY-R160V
Prevádzkové parametre Menovitý priemer hriadeľa mm 2000 3000 3000 4000
Max. hĺbka hriadeľa m 400 400 400 400
Priemer pilotného otvoru mm 241 280 280/311 311
Uhol vŕtania stupňov 45 až 90 (45 až 60 vyžaduje voliteľnú komponentu naklonenej hriadeľovej tyče)
Parametre ťahu Tlačná sila kN 1017 2500 2500 2528
Sila spätného pohybu kN 2425 4300 4300 4310
Tlakový zdvih mm 1450 1440 2050 2050
Parametre otáčania Menovitý krútiaci moment kN.m 82 168 168 286
Maximálny krútiaci moment kN.m 94 192 192 327
Rýchlosť otáčania r/min 0 0 0 0-28
Parametre jazdy Rýchlosť jazdy km/h 0-1,5 0-3 0-3 0-3,2
Prekonateľnosť stúpania stupeň 14 14 14 14
Svetlá výška mm 215 250 250 250
Výkon dieselového motora kW 81 (Čína IV) 96 (Čína IV) 96 (Čína IV) 96 (Čína IV)
Objem nádrže naftového motora L 80 35 35 350
Výkonové parametre Výkon hlavného motora kW 90 160 160 200
Napätie V Štandardné: 380 (voliteľné: 660, 1000, 1140)
Hydraulický systém Menovitý tlak systému MPa 35 35 35 35
Objem hydraulického zásobníka L 590 660 660 660
Jemnosť filtrácie μm 10 10 10 10
