vrtná súprava pre ťažbu nerastných surovín a inžinierske účely

vrtná súprava na ťažbu nerastných surovín a technické použitie

Vrtná súprava je špecializované zariadenie na prieskum nerastných surovín a inžinierske účely. Efektívne získava vzorky z podzemia, čím poskytuje spoľahlivé údaje na analýzu a hodnotenie zdrojov. Zariadenie sa vyznačuje kompaktnou konštrukciou, jednoduchou obsluhou a je vhodné pre rôzne geologické prostredia.

vrtná súprava

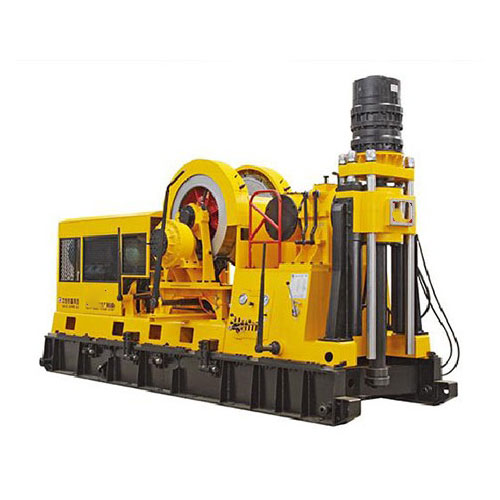

Vrtná súprava je vysoko efektívne zariadenie na vŕtanie hlbokých otvorov, ktoré používa predovšetkým diamantové alebo karbidové vrtáky na vŕtanie do skaly. Toto zariadenie je špeciálne navrhnuté na prieskum podzemných nerastných zdrojov, rozvoj energetiky a geologický výskum, čo umožňuje odber vysokokvalitných vzoriek v rôznych zložitých geologických podmienkach.

Vlastnosti vrtnej súpravy

Vŕtačka sa vyznačuje vysokým výkonom a vysokým krútiacim momentom, s širokým rozsahom nastaviteľných rýchlostí vŕtania, aby spĺňala požiadavky rôznych hĺbok a geologických vrstiev.

Bočná konštrukcia navijaka, citlivé a spoľahlivé zdvíhacie a brzdné systémy a vodná brzda zaisťujú bezpečnú prevádzku.

Vrtná súprava sa ľahko ovláda a udržiava, čo zaručuje efektívnosť práce aj bezpečnosť personálu.

Oblasti použitia vrtnej súpravy

Vrtné súpravy sa široko používajú pri geologických prieskumoch, prieskume nerastných surovín, prieskume uhlia, hydrogeologických štúdiách, výstavbe studní, prieskume plynových a ropných polí, prieskume geotermálnych studní, ako aj pri projektoch vetrania a odvodňovania baní.

Sú vhodné aj na výstavbu základových pilót s veľkým priemerom a rôzne inžinierske vŕtacie úlohy.

vrtná súprava na ťažbu nerastných surovín a technické použitie
Model		BXY-9
BXY-9 Základné parametre
Hĺbka vŕtania		3200 m (štandardná vrtná tyč Φ73 mm)
		2600 m (štandardná vrtná tyč Φ89 mm)
		4200 m (vrtná tyč NQ)
		3200 m (vrtná tyč HQ)
Uhol otáčania rotačnej hlavy		0 až 360 stupňov
Rozmery (D x Š x V)		5730 x 2040 x 3400 mm (s motorom)
Rozmery (D x Š x V)		6088 x 2040 x 3400 mm (s dieselovým motorom)
Hmotnosť zariadenia		17 000 kg (s motorom)
Hmotnosť zariadenia		17600 kg (s dieselovým motorom)
2. Rotačná hlava (s pohonnou jednotkou 160 kW, 1480 ot./min)
Rýchlosť vretena	Nízka rýchlosť dopredu	82, 119, 170, 234, 333 ot/min
	Vysoká rýchlosť dopredu	240, 338, 484, 683, 949 ot/min
	Nízka rýchlosť spätného chodu	29 ot/min
	Rýchlosť dozadu vysoká	84 ot/min
Zdvih vretena		1200 mm
Maximálna zdvíhacia sila vretena		643 kN
Maximálny tlak vretena		339 kN
Maximálny krútiaci moment vretena		18610 N·m
Priemer priechodného otvoru vretena		118
3. Zdvihák (s pohonnou jednotkou 160 kW, 1480 ot/min)
Maximálna zdvíhacia kapacita jedného lana (tretia vrstva)		165 kN
Rýchlosť zdvíhania (tretia vrstva)		0,84, 1,21, 1,74, 2,45, 3,40 m/s
Priemer lanového lana		26
Kapacita bubna lana		400 m
4. Pohybové zariadenie plošiny
Zdvih valca na presun		800
5. Hydraulický systém
Nastavený pracovný tlak systému		16 MPa
Objem prevodového olejového čerpadla		50+25 ml/r
6. Výkon zariadenia
Model	Y2-315L1-4 Motor		YC6M265L-D20 dieselový motor
Výkon	160 kW		170 kW
Rýchlosť	1480 ot/min		1500 ot/min
Základné parametre BXY-9B
Hĺbka vŕtania		3400 m (štandardná vrtná tyč Φ73 mm)
		2800 m (štandardná vrtná tyč Φ89 mm)
		4200 m (vrtná tyč NQ)
		3200 m (vrtná tyč HQ)
Rozmery (D x Š x V)		7005 x 2040 x 3400 mm (s motorom)
Rozmery (D x Š x V)		7362 x 2040 x 3400 mm (s dieselovým motorom)
Hmotnosť vrtnej súpravy		19900 kg (s motorom)
Hmotnosť vrtnej súpravy		20500 kg (s dieselovým motorom)
2. Vreteno (s pohonnou jednotkou 160 kW, 1480 ot/min)
Rýchlosť vretena	Nízka rýchlosť dopredu	82, 119, 170, 234, 333 ot/min
	Vysoká rýchlosť dopredu	240, 338, 484, 683, 949 ot/min
	Nízka rýchlosť spätného chodu	29 ot/min
	Rýchlosť spätného chodu	84 ot/min
Zdvih vretena		950 mm
Maximálna zdvíhacia sila vretena		643 kN
Maximálny tlak vretena		339 kN
Maximálny krútiaci moment vretena		18610 N·m
Maximálny spätný krútiaci moment vretena		52024 N·m
Priemer priechodného otvoru vretena		118
3. Otočný stôl (s pohonnou jednotkou 160 kW, 1480 ot/min)
Rýchlosť otočného stola	Nízka rýchlosť dopredu	28, 41, 58, 80, 114 ot/min
	Vysoká rýchlosť dopredu	82, 116, 166, 234, 326 ot/min
	Nízka rýchlosť dozadu	10 ot/min
	Rýchlosť pri spätnom chode	28 ot/min
Maximálne statické zaťaženie otočného stola		1335 kN
Maximálne dynamické zaťaženie otočného stola		720 kN
Maximálny krútiaci moment otočného stola		54155 N·m
Maximálny spätný krútiaci moment otočného stola		151390 N·m
Priemer priechodného otvoru otočného stola		494
4. Zdvihák (s pohonnou jednotkou 160 kW, 1480 ot./min)
Maximálna zdvíhacia kapacita jedného lana (tretia vrstva)		165 kN
Rýchlosť zdvíhania (tretia vrstva)		0,84, 1,21, 1,74, 2,45, 3,40 m/s
Priemer lanového lana		26
Kapacita bubna lana		400 m
5. Pohybové zariadenie plošiny
Zdvih valca na presun		800
6. Hydraulický systém
Nastavený pracovný tlak systému		16 MPa
Objem prevodového olejového čerpadla		50+25 ml/r
7. Výkon zariadenia
Model	Y2-315L1-4 Motor		YC6M265L-D20 dieselový motor
Výkon	160		170 kW
Rýchlosť	1480 ot/min		1500 ot/min
