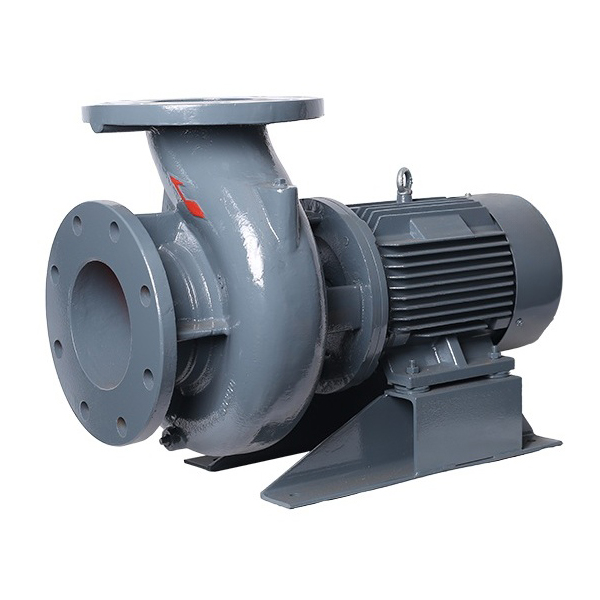

Čerpadlo chladiacej veže, ktoré sa používa pre odparovací kondenzátor

Čerpadlo chladiacej veže je zodpovedné za dopravu vody zo zbernej nádrže do sprchovacej rúrky kondenzátora a rovnomerné rozprašovanie vody na povrch rúrky na odvod kondenzátu prostredníctvom dýz, pričom využíva odparovanie vody na odvod tepla, čím účinne znižuje teplotu chladiva. Toto čerpadlo sa zvyčajne vyznačuje vysokou účinnosťou, odolnosťou a stabilným výkonom a je široko používané v chladiacich vežiach, klimatizačných zariadeniach a priemyselných chladiacich systémoch.

Vlastnosti čerpadla chladiacej veže:

1. Vynikajúca hydraulická konštrukcia: obežné koleso čerpadla využíva dobre navrhnutý hydraulický model s vynikajúcou statickou a dynamickou rovnováhou. Táto konštrukcia zabezpečuje, že čerpadlo vykazuje stabilný výkon počas prevádzky, znižuje vibrácie a hluk a zlepšuje efektívnosť použitia. Okrem toho efektívna hydraulická konštrukcia obežného kolesa umožňuje čerpadlu lepšie sa prispôsobiť rôznym pracovným podmienkam počas prevádzky, čím sa zabezpečuje efektívna preprava kvapaliny.
2. Predĺžená hriadeľ čerpadla: hriadeľ čerpadla má konštrukciu predĺženej hriadeľ motoru, vďaka čomu je možné čerpadlo priamo pripojiť k motoru, čím sa znižuje zložitosť medziležiaceho prevodového zariadenia a zlepšuje sa celková pracovná účinnosť. Predĺžená hriadeľ čerpadla tiež zabezpečuje stabilitu čerpadla počas prevádzky, aby sa zabránilo nadmernému opotrebeniu mechanických častí.
3. Nízka úroveň vibrácií a nízka hlučnosť prevádzky: čerpadlo používa vysoko kvalitné ložiská známych značiek, aby bola zabezpečená hladká prevádzka čerpadla. Presná konštrukcia ložísk účinne znižuje vibrácie a hlučnosť čerpadla počas prevádzky, čím sa zvyšuje pracovný komfort čerpadla a celkový výkon zariadenia. Nízka úroveň vibrácií a nízka hlučnosť nielen predlžujú životnosť čerpadla, ale tiež znižujú vplyv na okolité prostredie, čo je vhodné pre použitie v náročných priemyselných alebo komerčných prostrediach.
4. Konštrukcia jednofázového horizontálneho odstredivého čerpadla s jedným sacím otvorom: čerpadlo má konštrukciu jednofázového horizontálneho odstredivého čerpadla s jedným sacím otvorom, kombinovanú s uzavretým obežným kolesom a konštrukciou telesa čerpadla. Táto konštrukcia nielen zlepšuje dopravnú účinnosť čerpadla, ale aj účinne znižuje straty energie. Konštrukcia s jedným sacím otvorom umožňuje čerpadlu nasávať kvapalinu na jednej strane, čo je vhodné pre rôzne aplikácie prepravy kvapalín a zabezpečuje vysokú účinnosť a stabilitu čerpadla.
5. Koaxiálna priama konštrukcia: čerpadlo chladiacej veže s koaxiálnou priamou konštrukciou, motor a telo čerpadla sú priamo prepojené. V porovnaní s tradičným pohonom táto konštrukcia výrazne zjednodušuje konštrukciu čerpadla, znižuje veľkosť zariadenia a znižuje hmotnosť čerpadla. Systém priameho pohonu zároveň zlepšuje účinnosť a spoľahlivosť čerpadla, čím sa znižuje náročnosť údržby.
6. Mechanické tesnenie a dlhá životnosť: čerpadlo je vybavené vysoko účinným mechanickým tesniacim systémom, ktorý zabezpečuje, že stred hriadeľa nie je poškodený, čím sa zabraňuje riziku úniku čerpadla a predlžuje sa životnosť čerpadla. Mechanické tesnenie môže účinne zabrániť úniku medzi vnútornou časťou tela čerpadla a vonkajším prostredím, čo zabezpečuje bezpečnú prepravu kvapaliny.
7. Vysoký výkon a žiadne preťaženie: čerpadlo chladiacej veže je navrhnuté s vysokým výkonom a ochranou proti preťaženiu, spotreba energie čerpadla neprekročí menovitý výkon. To znamená, že čerpadlo môže stabilne bežať v akomkoľvek pracovnom bode svojej výkonovej krivky bez preťaženia, čím sa zabezpečuje bezpečnosť a spoľahlivosť zariadenia pri dlhodobej prevádzke.
8. Prispôsobiteľné materiály: podľa potrieb zákazníka môže byť čerpadlo vyrobené z rôznych materiálov pre telo čerpadla, obežné koleso a tesnenia, aby sa prispôsobilo pracovným požiadavkám rôznych prostredí a médií. Napríklad v korozívnych médiách alebo prostredí s vysokou teplotou môže byť čerpadlo odolné proti korózii, z nehrdzavejúcej ocele a iných materiálov, aby sa zvýšila jeho odolnosť a stabilita.

Čerpadlá chladiacich veží sa používajú hlavne v odparovacích kondenzátoroch a veľkých priemyselných chladiacich systémoch a sú vhodné aj pre prípady, ktoré vyžadujú vysoký prietok a nízku cirkuláciu vody. Medzi typické aplikácie patria:

1. Odparovací kondenzátor podporujúci použitie: odparovacie kondenzačné čerpadlo sa používa na zber vody v nádrži cez rozprašovacie potrubie do hornej časti odparovacieho kondenzátora, cez trysku rozprašovanú na vonkajšiu plochu odtokovej rúrky kondenzátu. Voda vytvára tenký film na povrchu kondenzačnej rúrky a časť vody absorbuje teplo a odparuje sa, čím odvádza teplo a chladí chladivo z plynného stavu do kvapalného stavu. Tento proces je kľúčový pre efektívnu výmenu tepla.
2. Chladenie klimatizačného systému: v procese chladenia klimatizačných systémov sa čerpadlá chladiacej veže používajú na udržanie toku kvapaliny v kondenzátore, aby sa zabezpečilo, že systém môže naďalej účinne odvádzať teplo. To pomáha zlepšiť účinnosť chladenia klimatizačného systému a šetrí spotrebu energie.
3. Priemyselný chladiaci systém: vo veľkých priemyselných zariadeniach a chladiacich vežiach sú čerpadlá chladiacej veže zodpovedné za cirkuláciu a dopravu vody, aby pomáhali odvádzať teplo z vysokoteplotných zariadení. To je kľúčové pre odvetvia ako oceliarsky, energetický a chemický priemysel, pretože zariadenia v týchto odvetviach zvyčajne vyžadujú efektívny chladiaci systém na udržanie normálnej prevádzky.
4. Systém napájania kotla vodou: čerpadlá chladiacej veže môžu byť použité ako podporné zariadenia pre kotlové systémy, zodpovedné za dopravu cirkulujúcej alebo chladiacej vody, aby sa udržala účinnosť výmeny tepla kotla a zabránilo sa poškodeniu zariadenia prehriatím.
5. Aplikácie s veľkým prietokom a nízkou výškou: čerpadlo je vhodné najmä pre prípady, ktoré vyžadujú veľký prietok a nízku výšku, ako sú niektoré špeciálne chladiace alebo cirkulačné systémy vody. Vďaka nízkej výške čerpadlo udržiava efektívnu prevádzku a zároveň zabezpečuje vysoký prietok vody.

Odparovacie kondenzátory využívajú proces odparovania vody na odvod tepla, čím ochladzujú plynné chladivo do kvapalnej formy. Jeho základné princípy sú nasledovné:

1. Cirkulácia rozprašovanej vody: vodné čerpadlo nazbiera vodu v nádrži do hornej časti rozprašovacej rúrky kondenzátora, cez trysku rovnomerne rozprašuje na povrch kondenzačnej rúrky a vytvára tenký film vody. Časť vody vo vodnom filme absorbuje teplo a odparuje sa, čím odoberá teplo chladiva v rúrke, takže chladivo sa postupne ochladzuje z plynného stavu do kvapalného stavu.
2. Odvod horúceho vzduchu: axiálny ventilátor nasáva vzduch z hornej a bočnej steny kondenzátora a dochádza k výmene tepla s vodným filmom. Horúci a vlhký vzduch je po prechode cez tesnenie odvádzaný do vonkajšej atmosféry. Aby sa účinne zabránilo unikaní kvapôčok vody, skimmer zachytáva kvapôčky vody a zabezpečuje, že strata vody je veľmi nízka a rýchlosť úniku vodnej pary je takmer nulová.
3. Doplňovanie vodného cyklu: systém riadi doplňovanie vodnej pary prostredníctvom plavákového ventilu, aby udržal objem a hladinu vody v systéme stabilnú a zabezpečil kontinuitu procesu kondenzácie.
