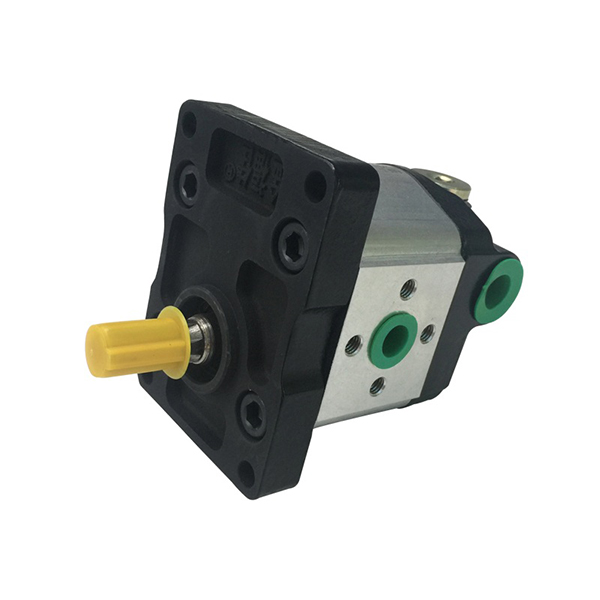

čerpadlo s konštantným prietokom s ventilom na reguláciu konštantného prietoku

Čerpadlá s konštantným prietokom sa široko používajú v poľnohospodárskych strojoch a priemyselných vozidlách, najmä v hydraulických posilňovačoch riadenia. Ich integrovaný ventil s konštantným prietokom zabezpečuje stabilný výstupný prietok bez ohľadu na otáčky motora alebo kolísanie zaťaženia, čo ich robí nevyhnutnými pre presné a spoľahlivé hydraulické ovládanie.

1. Základný princíp činnosti

1. Skladá sa z dvoch ozubených kolies – zvyčajne vonkajších zubových čerpadiel – poháňaných motorom alebo motorom.
2. Rotujúce ozubené kolesá nasávajú kvapalinu do tela čerpadla; záber ozubených kolies tlačí kvapalinu zo sacieho otvoru do výtlačného otvoru.
3. Prepúšťací ventil s konštantným prietokom upravuje tlak oleja podľa potreby, aby sa udržal konštantný výstupný prietok, nezávisle od otáčok motora alebo zaťaženia.

2. Scenáre použitia

1. Plne hydraulické riadenie:Zabezpečuje stabilný prietok pre presné a plynulé riadenie v rôznych pracovných podmienkach.
2. Hydraulický posilňovač:Zabezpečuje spoľahlivú a stabilnú podporu riadenia aj pri vysokom zaťažení alebo nízkych otáčkach.

3. Rôzne spôsoby pripojenia

1. Viac možností pripojenia vstupov/výstupov, aby vyhovovali rôznym hydraulickým systémom a zabezpečili plynulý tok oleja.
2. Rôzne formy predĺženia hriadeľa a spôsoby montáže príruby predného krytu pre flexibilné prispôsobenie rôznym režimom pohonu a konfiguráciám systému.

4. Technické parametre

1. Objem na otáčku: 6 – 20 ml/ot
2. Pracovný tlak: 10 MPa
3. Otvárací tlak bezpečnostného ventilu: 12,5 MPa
4. Menovitá rýchlosť: 2000 ot/min
5. Rozsah pracovných otáčok: 800 – 3000 ot/min

5. Výhody

1. Stabilita:Udržuje konštantný prietok aj pri kolísaní zaťaženia a otáčok motora, čím zabezpečuje spoľahlivú prevádzku hydraulického systému.
2. Vysoká účinnosť:Automaticky upravuje tlak pre optimálny výkon, čím sa zabraňuje plytvaniu energiou.
3. Bezpečnosť:Integrovaný bezpečnostný ventil chráni systém pred pretlakom a zabezpečuje bezpečnú prevádzku.

6. Rozsah použitia

1. Poľnohospodárske stroje
2. Priemyselné vozidlá
3. Stavebné stroje
4. Lode
5. Banské stroje
6. Iné hydraulické aplikácie vyžadujúce stabilný a spoľahlivý prietok
